Емкость аккумулятора: как правильно рассчитать и выбрать АКБ без переплаты

Емкость аккумуляторной батареи – параметр, от которого напрямую зависит, сколько времени оборудование проработает от резервного питания. Ошибка в расчете оборачивается либо переплатой за неиспользуемый запас, либо недостаточной автономией в критический момент. Для инженеров и специалистов по эксплуатации ИБП, ЦОДов и телеком-объектов важно понимать не только само число в ампер-часах на этикетке, но и то, при каких условиях реальная отличается от номинальной.

Что такое емкость аккумулятора простыми словами

Емкость в ампер-часах – это количество электрического заряда, которое полностью заряженная батарея способна отдать при заданных токе, температуре и конечном напряжении разряда. Энергетическая емкость выражается отдельно в ватт-часах.

Емкость необходимо отличать от уровня заряда (SoC): он показывает, какая доля доступного заряда остается в батарее в данный момент. Уровень заряда меняется в процессе работы, а номинальная емкость остается паспортной характеристикой аккумулятора. При этом фактически доступная емкость зависит от режима разряда, температуры и состояния батареи.

В чем измеряется емкость аккумулятора?

Ампер-часы (А·ч)

Ампер-час (А·ч) – единица электрического заряда. При постоянном токе отданную емкость рассчитывают по формуле C = I × t, где C – емкость в А·ч, I – ток разряда в амперах, t – время разряда в часах. Например, номинал 60 А·ч при C20 означает, что емкость определена при 20-часовом разряде током около 3 А до установленного конечного напряжения. Это не означает, что батарея сможет отдавать 60 А в течение часа.

При увеличении тока доступная емкость свинцово-кислотной батареи уменьшается. Поэтому при сравнении аккумуляторов необходимо учитывать указанный производителем режим разряда, например С10 или C20, температуру и конечное напряжение.

Ватт-часы (Вт·ч) и энергетическая емкость

Номинальный запас энергии можно предварительно оценить по формуле: энергия (Вт·ч) ≈ емкость (А·ч) × номинальное напряжение (В). Например, номинальный запас энергии батарейной сборки 48 В 100 А·ч составляет около 4800 Вт·ч. При условии использования 80% этого запаса и без учета потерь преобразователя расчетное время работы нагрузки 250 Вт составит около 15,4 часа. Фактическое время необходимо уточнять по разрядным таблицам аккумулятора с учетом конечного напряжения и КПД оборудования.

Какие виды емкости аккумулятора важно различать?

При выборе и оценке аккумулятора важно различать несколько видов емкости:

• Номинальная емкость – заявленное производителем количество электрического заряда, которое полностью заряженная батарея способна отдать при заданных токе, температуре и конечном напряжении. Обозначение С20 применяют, если емкость определена при 20-часовом разряде.

• Фактическая емкость – количество заряда, фактически полученное при контрольном разряде в установленных условиях.

• Остаточная емкость – количество заряда, которое батарея еще способна отдать из текущего состояния до установленного конечного напряжения.

• Резервная емкость (Reserve Capacity, RC) – применяемый преимущественно для стартерных батарей показатель времени в минутах, в течение которого полностью заряженная 12-вольтовая батарея способна отдавать ток 25 А до снижения напряжения до 10,5 В при установленных условиях испытания.

Аккумуляторная батарея

Ventura GPL

Перейти в каталог

Для стационарных систем и ИБП подходят герметизированные свинцово-кислотные аккумуляторы серии Ventura GPL, выполненные по технологии AGM. Паспортные разрядные характеристики позволяют подобрать батарею с учетом требуемого времени автономии, мощности нагрузки и конечного напряжения разряда.

От чего зависит фактическая емкость аккумулятора и что ее уменьшает

1. Температура эксплуатации. При понижении температуры химические реакции внутри батареи замедляются, поэтому доступная емкость уменьшается. Повышенная температура может временно увеличить отдаваемую емкость, но одновременно ускоряет коррозию решеток и старение аккумулятора, сокращая срок его службы. Паспортные характеристики свинцово-кислотных батарей обычно приводятся для температуры около 20–25 °C, а поправки для других условий определяются по данным производителя.

2. Ток и характер разряда. Чем выше ток разряда относительно паспортного режима, тем меньше емкости способна отдать свинцово-кислотная батарея. Эту нелинейную зависимость приближенно описывает закон Пейкерта. Значение показателя Пейкерта зависит от конструкции, состояния и характеристик конкретного аккумулятора, поэтому для расчетов используют данные производителя.

3. Степень износа и условия эксплуатации. Доступная емкость аккумулятора постепенно уменьшается по мере календарного старения и накопления циклов заряда-разряда. Скорость снижения зависит от температуры, глубины и тока разряда, режима заряда и конструкции батареи. Чем глубже регулярный разряд, тем меньше циклический ресурс, поэтому допустимую глубину разряда выбирают по рекомендациям производителя конкретной серии.

Как проверить емкость свинцово-кислотного аккумулятора без ошибок

Наиболее точный способ определения емкости – контрольный разряд. Батарею полностью заряжают по инструкции производителя, после чего разряжают постоянным током до установленного конечного напряжения. Ток разряда, температуру и напряжение отсечки выбирают в соответствии с паспортным режимом, с которым будет сравниваться результат. При постоянном токе отданную емкость рассчитывают по формуле C = I × t, а после испытания аккумулятор необходимо снова полностью зарядить.

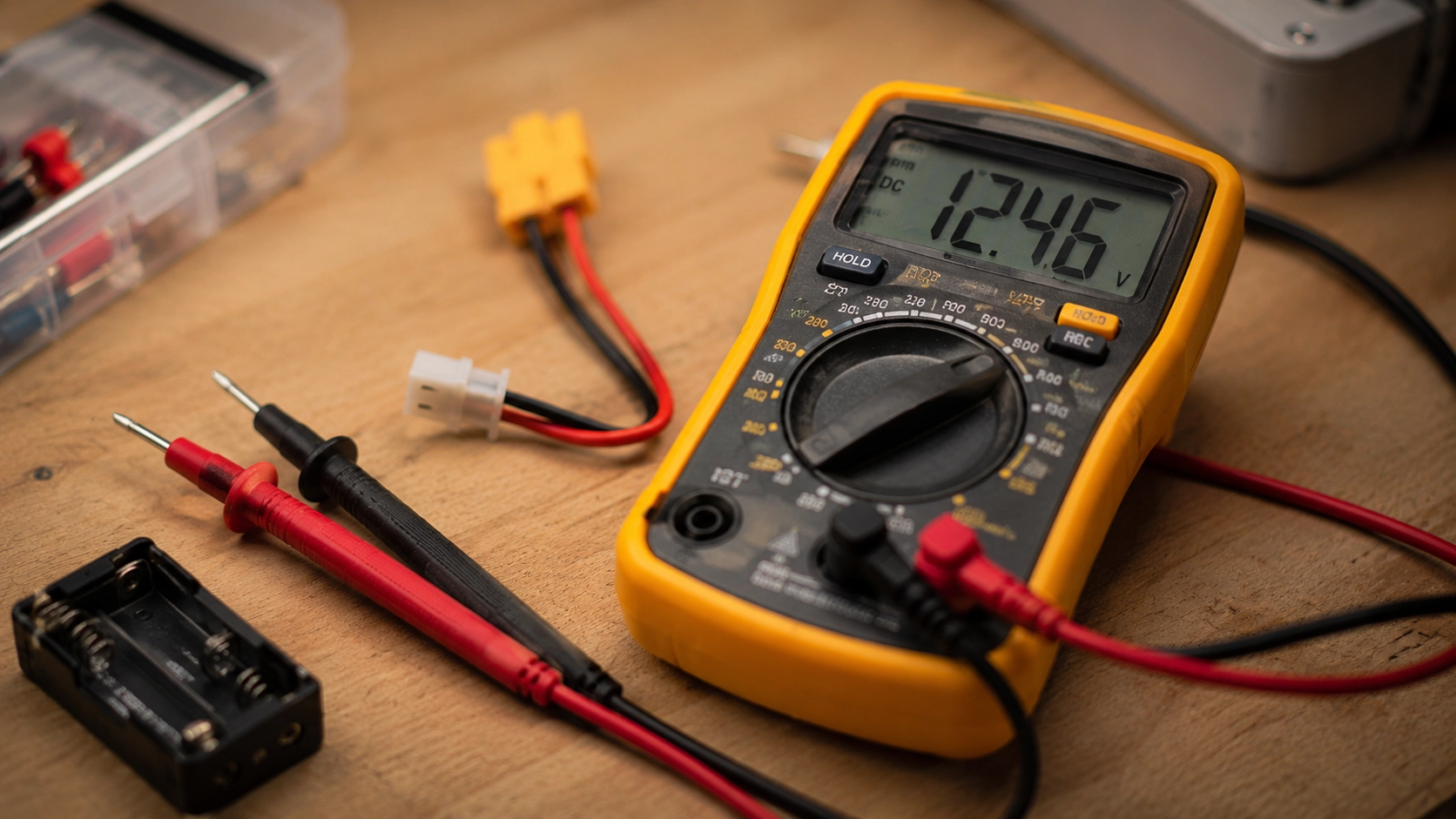

Важно понимать ограничения альтернативных способов. Измерение напряжения мультиметром не позволяет определить емкость напрямую и дает лишь приблизительную оценку уровня заряда батареи в состоянии покоя. Экспресс-тестеры, оценивающие внутреннее сопротивление или проводимость, помогают выявить ухудшение состояния аккумулятора, но не заменяют контрольный разряд при измерении фактической емкости. Проверка плотности электролита применима только к обслуживаемым батареям с жидким электролитом и не подходит для герметизированных AGM- и GEL-аккумуляторов.

Итоги: как выбрать аккумулятор с подходящей емкостью

Подбор емкости начинается с профиля нагрузки: важно точно определить суммарную мощность подключенного оборудования, требуемое время автономии и диапазон температур эксплуатации. Только после этого переходят к выбору технологии и конкретной серии. Для источников бесперебойного питания небольшой и средней мощности можно рассмотреть аккумуляторы Ventura GP, а для систем, где важны высокий циклический ресурс и устойчивость к глубоким разрядам, – Ventura V-Gel.

При подборе аккумулятора отдельно учитывают снижение емкости по мере старения, минимальную рабочую температуру, КПД оборудования, возможный рост нагрузки и проектный резерв. Величина необходимого запаса зависит от условий эксплуатации и требований к надежности системы, поэтому ее определяют расчетом, а не единым процентом для всех объектов.

Часто задаваемые вопросы

Что означает емкость аккумулятора простыми словами?

Это количество электрического заряда, которое батарея способна отдать подключенному оборудованию за один цикл разряда – от полного заряда до установленного напряжения отсечки.

Чем отличаются ампер-часы от ватт-часов?

Ампер-часы показывают количество электрического заряда, отданного при заданном режиме разряда и конечном напряжении. Ватт-часы отражают запас электроэнергии с учетом напряжения батареи: Вт·ч ≈ А·ч × В. Этот показатель удобен при предварительном сравнении систем с разным номинальным напряжением.

Чем номинальная емкость отличается от фактической?

Номинальная емкость – заявленное производителем значение, определенное при заданных токе, температуре и конечном напряжении разряда. Фактическая емкость – количество заряда, полученное при контрольном разряде конкретного аккумулятора в установленных условиях.

Почему фактическая емкость аккумулятора может быть ниже номинальной?

Фактическая емкость может оказаться ниже номинальной из-за пониженной температуры, высокого тока разряда, естественного старения и последствий глубоких циклов. Повышенная температура может временно увеличить отдаваемую емкость, но ускоряет деградацию батареи и приводит к ее снижению в дальнейшем. Чем сильнее реальные условия отличаются от условий паспортных испытаний, тем заметнее может быть расхождение между номинальной и фактической емкостью.

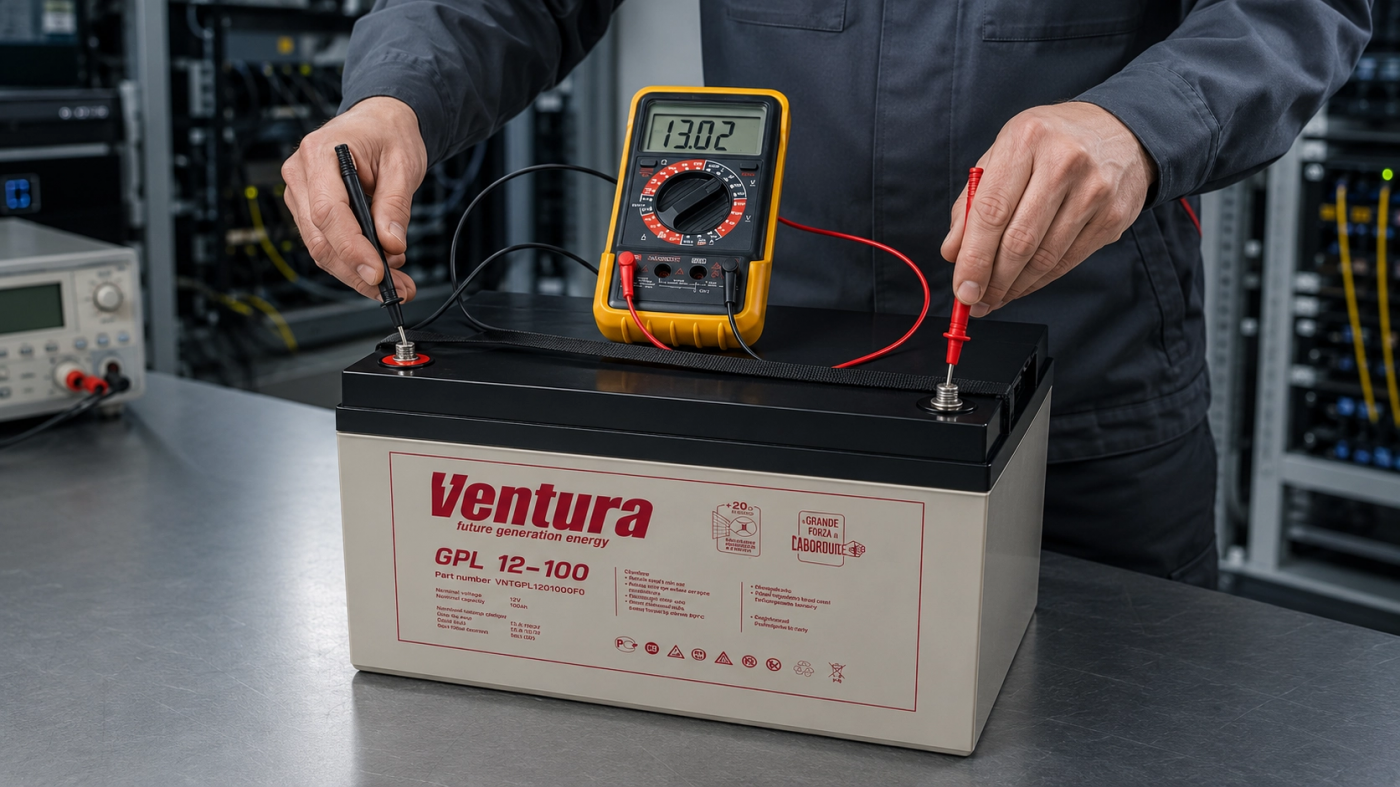

Можно ли определить емкость аккумулятора мультиметром?

Мультиметр не измеряет емкость напрямую. Для ее определения полностью заряженную батарею разряжают постоянным током до установленного производителем конечного напряжения и фиксируют время разряда. Емкость рассчитывают по формуле C = I × t. Экспресс-тестеры позволяют быстро оценить состояние аккумулятора, но наиболее достоверное значение фактической емкости получают при контрольном разряде.

Как понять, какая емкость аккумулятора нужна для оборудования?

Для предварительной оценки мощность нагрузки умножают на требуемое время автономии, а полученное значение делят на напряжение батарейной сборки, КПД преобразователя и допустимую долю разряда. Например, при нагрузке 500 Вт, автономии 2 часа, напряжении 48 В, КПД 0,9 и допустимой доле разряда 0,8 предварительно потребуется около 29 А·ч. Итоговый номинал выбирают по разрядным характеристикам конкретной батареи с учетом конечного напряжения, температуры, старения и проектного резерва.
