Что значит AGM и как работают такие аккумуляторы? Секреты производства

AGM – одна из наиболее востребованных технологий в промышленном, инфраструктурном и бытовом электроснабжении. Аккумуляторы этого типа используются в системах резервного и автономного питания ЦОДов, телекоммуникационных узлов, медицинских учреждений, банков, промышленных предприятий, систем безопасности и другом оборудовании. Инженеры, проектировщики и специалисты по эксплуатации выбирают их за предсказуемый ресурс, необслуживаемое использование и высокую токоотдачу. Секрет надежности таких батарей кроется в нюансах производства: точной машинной сборке, плотном сжатии пластин со стекловолоконным матом и строгом дозировании электролита. В этом материале разбираем устройство AGM-батарей, принцип работы, правила эксплуатации и зарядки.

Что такое AGM аккумулятор и что означает технология AGM

AGM расшифровывается как Absorbent Glass Mat – поглощающий стекловолоконный сепаратор. За аббревиатурой стоит конструктивный принцип: электролит в таком аккумуляторе поглощен матами из стекловолокна, расположенными между пластинами. Именно это отличает AGM от классических свинцово-кислотных аккумуляторов со свободным электролитом.

Технология AGM была разработана в 1970-х годах и первоначально применялась в авиации и военной технике, где требования к надежности, вибростойкости и герметичности особенно высоки. Сегодня AGM-аккумуляторы производятся по стандартам IEC 60896-21/22 для стационарных VRLA-батарей, а также соответствуют требованиям ГОСТ Р 53165 и технического регламента ЕАЭС. Это означает, что продукция, поставляемая на российский рынок, проходит обязательную сертификацию и подтверждает соответствие установленным нормам безопасности и электрическим параметрам.

Как устроен AGM аккумулятор

Конструкция AGM-аккумулятора базируется на принципе VRLA (Valve Regulated Lead-Acid) – клапанно-регулируемого свинцово-кислотного источника питания. Основные конструктивные элементы:

• Положительные и отрицательные пластины из свинца и его сплавов, в том числе с добавлением кальция для снижения саморазряда и повышения долговечности батареи.

• Сепаратор из стекловолокна – AGM-мат, который удерживает электролит (водный раствор серной кислоты) в поглощенном состоянии. Главное отличие AGM от аккумуляторов со свободным электролитом — не само наличие сепаратора, а способ удержания электролита внутри стекловолоконного мата.

• Клапан избыточного давления срабатывает при повышении давления внутри корпуса, например при перезаряде, и выпускает избыток газа. Особенности конструкции исключают необходимость доливать дистиллированную воду, но батарея остается клапанно-регулируемой, а не полностью герметичной.

• Корпус из ударопрочного ABS-пластика с интегрированными клеммами и системой выводов (F-тип, болтовые клеммы M5/M6/M8 и другие в зависимости от серии).

Электрохимический процесс в AGM-аккумуляторе обеспечивает рекомбинацию кислорода на отрицательном электроде с эффективностью до 99%. Это означает минимальное газовыделение при штатной эксплуатации и позволяет размещать батареи в закрытых помещениях – серверных, щитовых, медицинских кабинетах – при соблюдении требований к помещению, вентиляции и зарядному оборудованию. Для проектировщика это существенно расширяет варианты размещения батарейного банка.

Аккумуляторная батарея

Ventura AGM

Перейти в каталог

Преимущества AGM аккумуляторов

Необслуживаемость. Клапанно-регулируемая конструкция избавляет от необходимости контролировать уровень плотность электролита и доливать воду. Это снижает операционные затраты и позволяет интегрировать АКБ в автоматизированные системы без регулярного участия технического персонала.

Высокая токоотдача. AGM-аккумуляторы способны обеспечивать токи разряда 5–10С и выше, что критично для питания систем с импульсными нагрузками: ИБП, телекоммуникационного оборудования, стартовых систем промышленных двигателей.

Широкий температурный диапазон. Промышленные аккумуляторы сохраняют функциональность при температурах от −20°C до +50°C. В работе при низких температурах AGM-батареи сохраняют способность отдавать кратковременные высокие токи благодаря низкому внутреннему сопротивлению.

Низкий саморазряд. Использование пластин с добавлением кальция снижает скорость саморазряда до 1–3% в месяц при +20°C. Это особенно важно при сезонном резервировании или длительном хранении запасных АКБ.

Вибро- и ударостойкость. Зафиксированный стекловолоконным матом электролит не перемещается внутри корпуса, что обеспечивает устойчивость к механическим воздействиям – критичное свойство для транспортных и мобильных применений.

Монтаж в разных положениях. Отсутствие свободного электролита позволяет устанавливать AGM-батареи горизонтально, вертикально или на боку (кроме положения клеммами вниз) – в зависимости от конфигурации стойки ИБП или батарейного шкафа.

Возможные ограничения

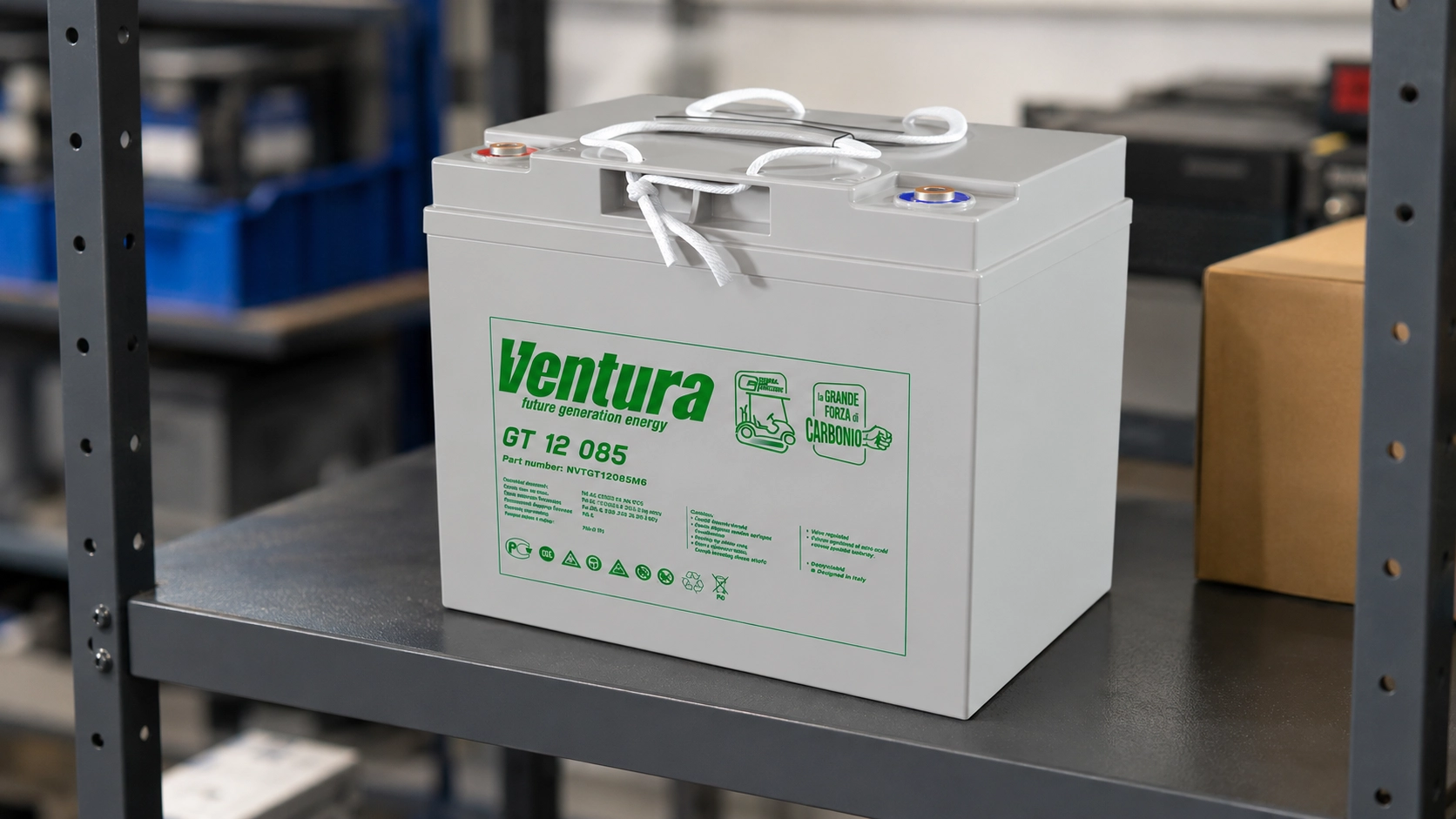

AGM-аккумуляторы оптимальны для буферного режима работы (float charge). При проектировании систем с интенсивными циклическими нагрузками и требованием более 300–500 полных циклов глубокого разряда целесообразно рассматривать тяговые серии или технологии GEL/V-Gel с более высоким циклическим ресурсом.

Чем AGM аккумуляторы отличаются от обычных свинцово-кислотных и гелевых батарей

Понимание различий между типами батарей помогает принять обоснованное проектное решение. Ниже представлено сравнение ключевых технологий в классе свинцово-кислотных аккумуляторов.

Ключевое различие между типами батарей – способ фиксации электролита. В AGM он поглощен стекловолоконным матом сепаратора, в GEL/V-Gel – загущен с помощью силикагеля. Каждая из технологий оптимальна для своих задач: AGM – для буферных применений с высокими требованиями к токоотдаче, GEL/V-Gel – там, где важен расширенный циклический ресурс и работа в сложных климатических условиях.

Где применяются AGM аккумуляторы

AGM-аккумуляторы занимают доминирующее положение в промышленных и коммерческих системах резервного и автономного питания. Ключевые сферы применения:

• Источники бесперебойного питания (ИБП). AGM – наиболее распространенный тип аккумуляторов для ИБП мощностью от 1 кВА до нескольких МВА. Способность удерживать напряжение в рабочем диапазоне при разряде помогает обеспечить корректную работу силовой электроники.

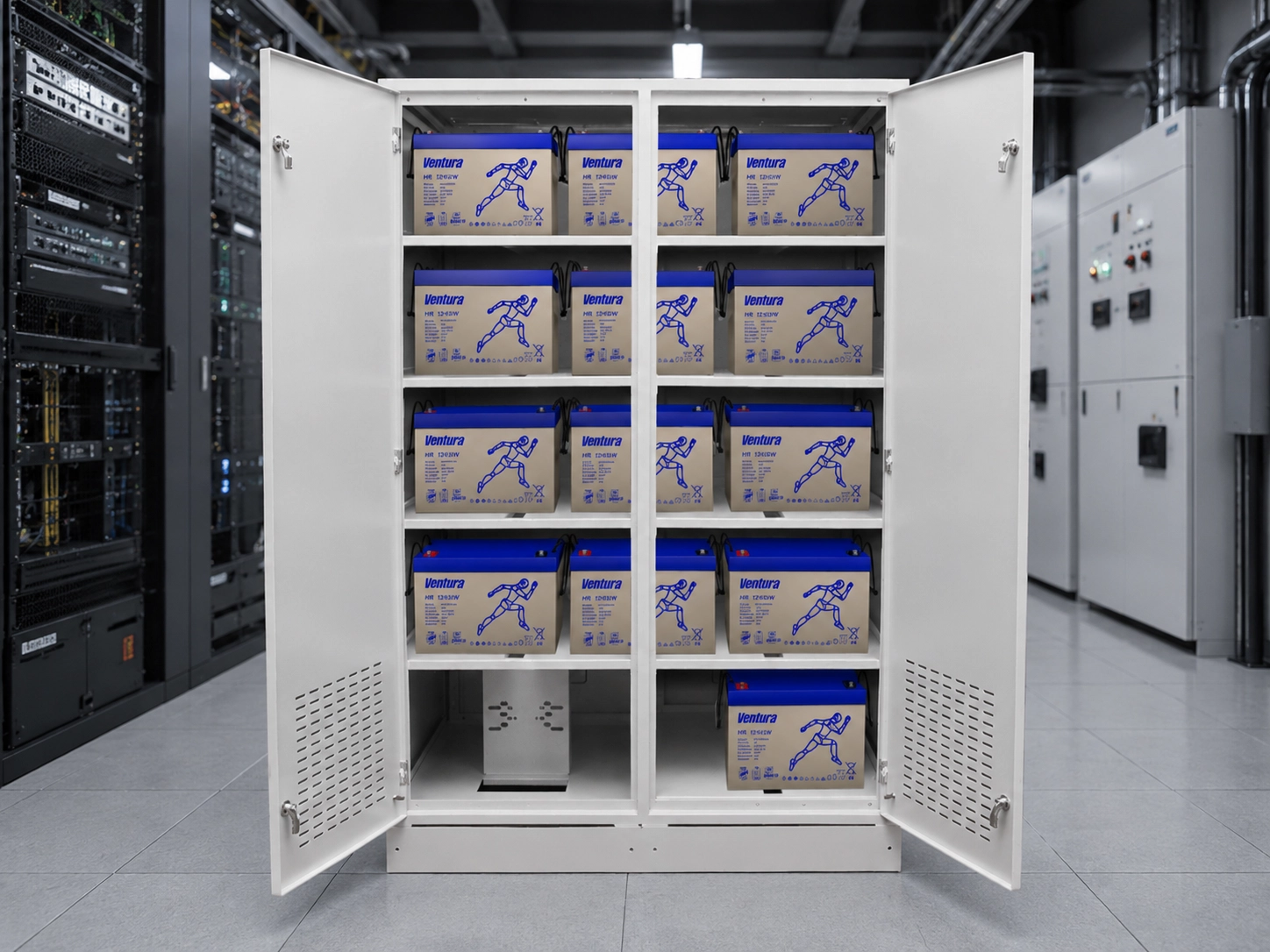

• Центры обработки данных (ЦОД). Батареи устанавливаются в стоечные шкафы и батарейные кабинеты.  Отсутствие необходимости в регулярном техническом обслуживании со стороны пользователя, клапанно-регулируемая конструкция и минимальное газовыделение при штатной эксплуатации упрощают интеграцию батарей в инфраструктуру ЦОД со строгими требованиями к среде, в том числе по газовыделению и пожарной безопасности.

• Телекоммуникации и связь. Узлы сотовой связи, базовые станции 4G/5G, магистральные коммутаторы – оборудование, требующее резервирования с готовностью к нагрузке в течение 2–8 часов.

• Медицинские учреждения. Питание диагностического и хирургического оборудования, систем жизнеобеспечения предъявляет строгие требования к надежности АКБ и минимальному газовыделению. AGM-батареи полностью отвечают этим критериям.

• Банковская и финансовая инфраструктура. Банкоматы, торговые терминалы, процессинговые центры используют AGM-аккумуляторы в составе распределенных систем ИБП.

• Охранно-пожарные системы. Системы контроля доступа, пожарной сигнализации и видеонаблюдения требуют источников питания с низким саморазрядом и готовностью подать питание при отключении основной сети.

• Транспортная инфраструктура и системы накопления энергии. AGM-аккумуляторы применяются в резервном питании железнодорожных объектов, аэропортов, а также в буферных и гибридных СНЭ на базе солнечных и ветроэнергетических установок с умеренным числом циклов.

Как правильно эксплуатировать и заряжать AGM аккумулятор

От правильной эксплуатации AGM-аккумулятора напрямую зависит, прослужит ли он свой расчетный срок. Технология AGM предъявляет конкретные требования к режимам заряда, температурным условиям и глубине разряда – соблюдение этих параметров обеспечивает стабильную работу батареи на протяжении всего заявленного срока службы. Именно поэтому вопросы зарядки и эксплуатации АКБ рассматриваются не отдельно, а в комплексе с условиями установки и режимом работы оборудования.

Как правильно зарядить AGM аккумулятор

Зарядка аккумуляторов типа AGM выполняется по алгоритму с контролем напряжения и тока. В буферном режиме поддерживается постоянное напряжение: для большинства 12-вольтовых AGM-батарей оно составляет 13,5–13,8 В при +25°C. Для восстановительного заряда (Boost) применяется напряжение 14,4–14,7 В с последующим переходом в буферный режим.

Критически важно соблюдать температурную компенсацию: при эксплуатации выше или ниже +25°C напряжение заряда корректируется в соответствии с данными производителя – как правило, на −3...−5 мВ/°C/элемент. Грамотный учет температурного коэффициента напрямую влияет на долговечность батареи и сохранение емкости на протяжении всего расчетного срока службы.

Как выбрать зарядное устройство для AGM аккумуляторов

Для зарядки AGM-аккумуляторов следует использовать профессиональные зарядные устройства с поддержкой алгоритмов IUI, IUoU или аналогичных многоступенчатых режимов. Устройство должно поддерживать профиль AGM/VRLA и автоматически переходить между фазами заряда без участия оператора.

Перед началом работы полезно проверить состояние АКБ с помощью мультиметра: напряжение полностью заряженной 12-вольтовой AGM-батареи в состоянии покоя составляет 12,7–12,8 В. Значения ниже 12,0 В указывают на необходимость восстановительного цикла. Не применяйте зарядные устройства, предназначенные для автомобильных аккумуляторов с открытым электролитом: они не обеспечивают необходимой точности управления напряжением.

Какие ошибки при зарядке сокращают срок службы батареи

Среди основных факторов, снижающих ресурс AGM-аккумуляторов:

• Систематическое превышение напряжения заряда – ведет к ускоренной деградации пластин и росту внутреннего давления в ячейках.

• Постоянный недозаряд – особенно критичен при циклическом применении и снижает доступную емкость батареи.

• Длительное состояние глубокого разряда без последующего восстановления – ухудшает электрохимические параметры АКБ.

• Зарядка при критически низких или высоких температурах без корректировки уставок напряжения – приводит к перезаряду, потере воды через газовыделение или недозаряду.

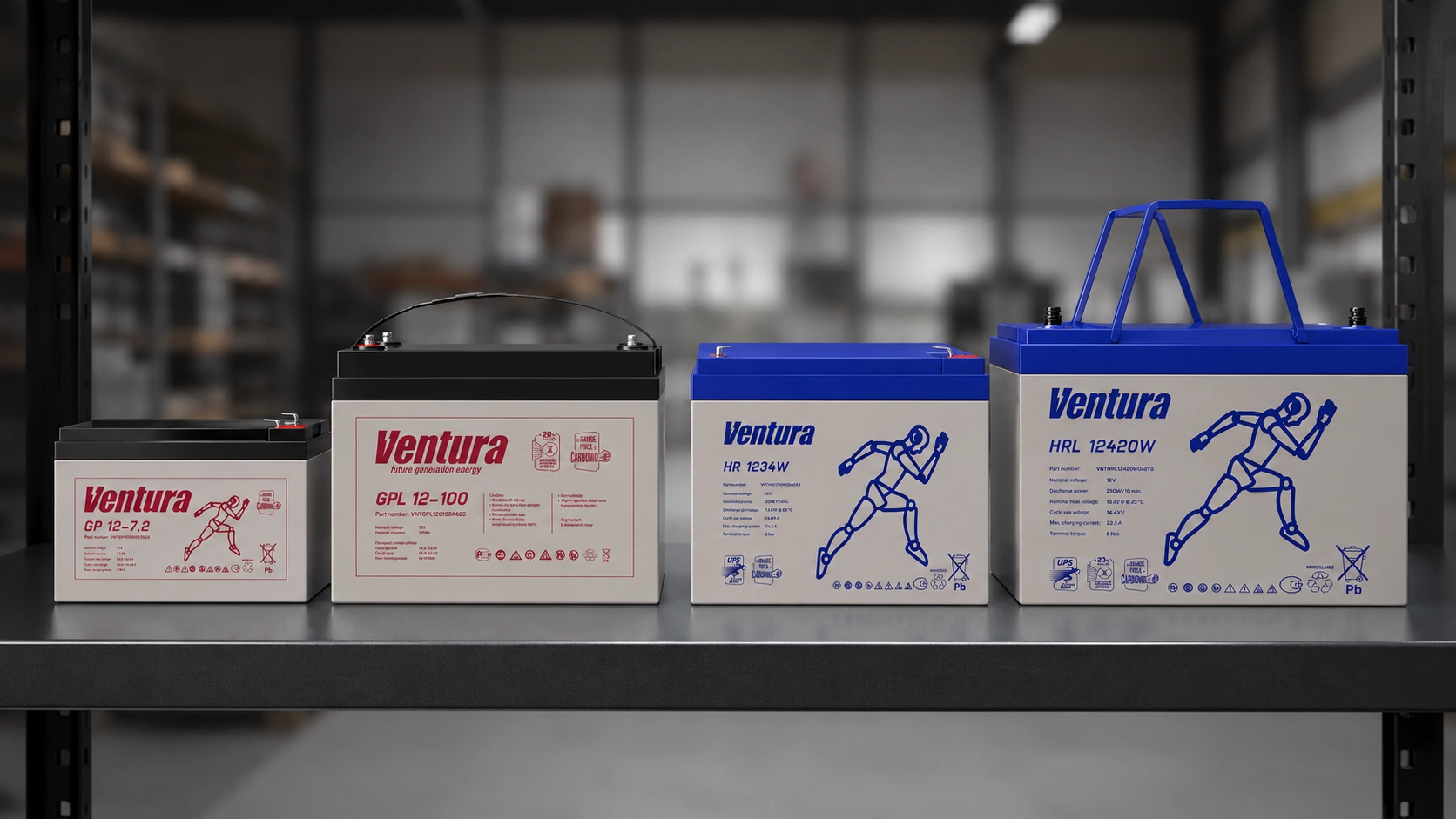

Обзор AGM аккумуляторов Ventura

Ventura Battery предлагает несколько серий AGM-аккумуляторов для разных режимов резервного и автономного питания: от компактных батарей для систем безопасности до высокомощных решений для промышленных ИБП и критической инфраструктуры. Все серии выполнены по технологии AGM: электролит удерживается в стекловолоконном сепараторе, поэтому аккумуляторы не требуют обслуживания, подходят для стационарной установки и рассчитаны на работу в буферном режиме или в сценариях с кратковременной высокой нагрузкой.

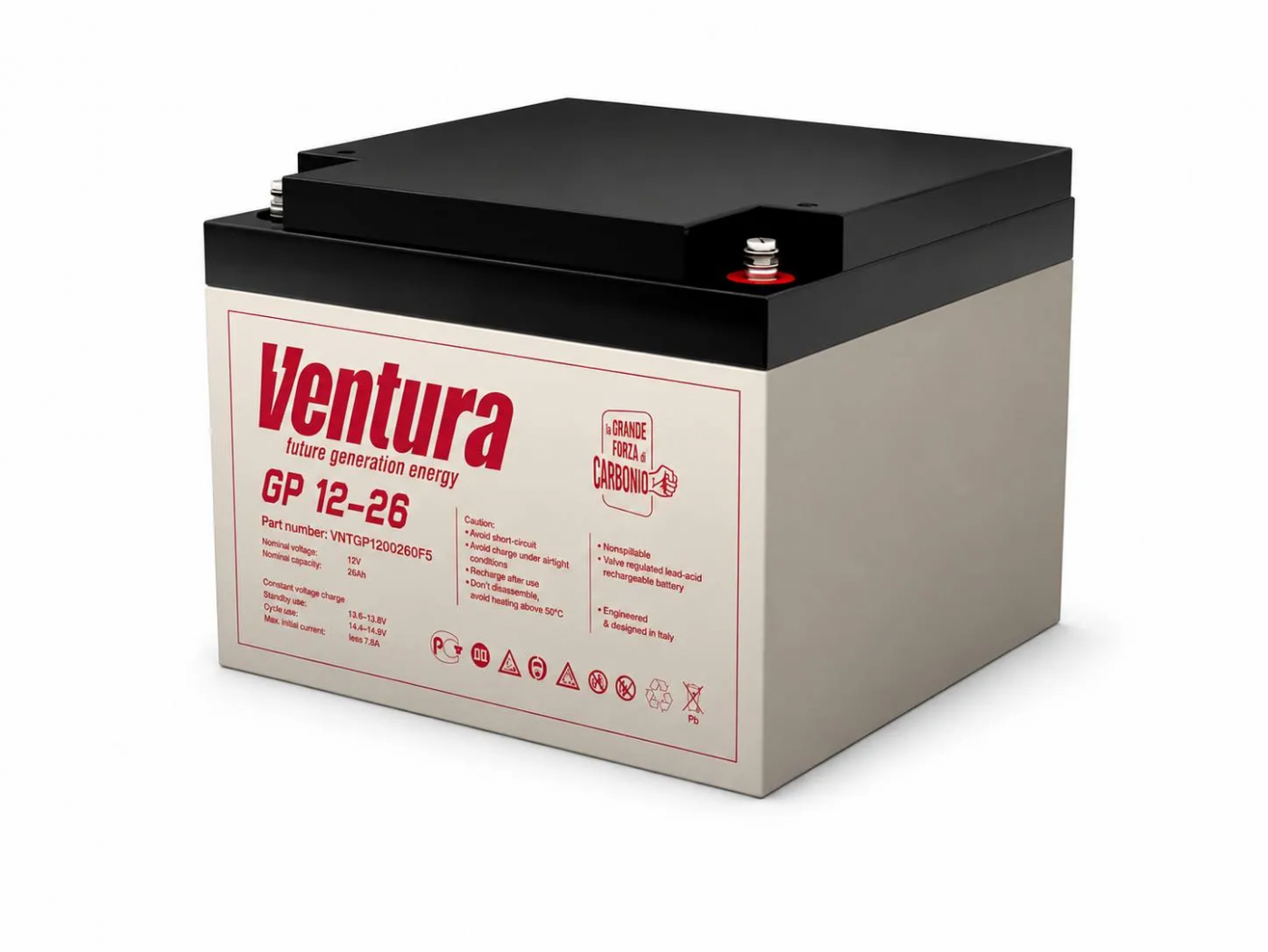

Ventura GP – базовая линейка универсальных необслуживаемых AGM-аккумуляторов общего назначения. Серия рассчитана на номинальное напряжение 12 В и включает модели емкостью до 100 А·ч. GP оптимальны для коммерческих и бытовых ИБП небольшой и средней мощности, охранно-пожарных систем, видеонаблюдения, СКУД, кассового оборудования, автономного питания загородных домов и других объектов, где важны компактность, стабильная работа и низкий саморазряд. Аккумуляторы этой серии могут применяться как в режиме постоянного подзаряда, так и в умеренном циклическом режиме.

Ventura GPL – расширенная серия AGM-аккумуляторов общего назначения с увеличенным сроком службы. Линейка рассчитана на напряжение 12 В и включает модели емкостью до 250 А·ч. В сравнении с базовой GP, серия GPL ориентирована на более ответственные системы резервного питания: промышленные ИБП, телекоммуникационное оборудование, серверные, банковскую и инженерную инфраструктуру. Утолщенные решетки пластин, повышенная коррозионная стойкость и технологические добавки в активную массу помогают увеличить ресурс батареи и сохранить стабильность характеристик при длительной эксплуатации.

Ventura HR – серия необслуживаемых AGM-аккумуляторов с высокими токовыми характеристиками. Эти батареи рассчитаны на напряжение 12 В и предназначены преимущественно для коротких режимов разряда, когда оборудование должно получить большую мощность за ограниченное время. HR применяются в источниках бесперебойного питания, системах аварийного электроснабжения, телекоммуникационном и промышленном оборудовании. За счет сниженного внутреннего сопротивления, увеличенного количества пластин и специальных добавок в активную массу аккумуляторы HR обеспечивают уверенную токоотдачу при пиковых нагрузках.

Ventura HRL – высокомощная AGM-серия с увеличенным сроком службы для крупных систем резервного питания. Как и HR, аккумуляторы HRL рассчитаны на короткие режимы разряда, но имеют расширенный модельный ряд и более высокий ресурс. Серия подходит для ЦОДов, мощных ИБП, объектов связи, промышленной энергетики, медицинской и финансовой инфраструктуры – там, где требуется высокая мощность на коротком интервале и повышенная надежность батарейного банка. Пластины повышенной толщины, технологии GFC и SOI, ударопрочный ABS-корпус и низкий саморазряд делают HRL оптимальным выбором для ответственных объектов с повышенными требованиями к качеству и стабильности подачи электроэнергии.

Такой набор серий позволяет подобрать AGM-аккумулятор не только по напряжению и емкости, но и по режиму работы. GP решает большинство стандартных задач резервного питания, GPL выбирают там, где нужен повышенный срок службы, HR подходит для систем с высокими кратковременными токами, а HRL – для крупных и критически важных объектов, где требуется сочетание мощности, ресурса и надежности.

Заключение

AGM-аккумуляторы – технологически продуманное и проверенное решение для широкого спектра промышленных, инфраструктурных и коммерческих применений. AGM – это не просто аббревиатура, а конкретный конструктивный принцип: электролит поглощен стекловолоконным матом, батарея не требует долива воды, обеспечивает высокую токоотдачу и подходит для разных конфигураций систем резервного питания.

Грамотный подбор АКБ по напряжению, емкости, типу выводов, режиму работы и условиям эксплуатации – ключ к достижению расчетных показателей ресурса и эффективности системы в целом.

Часто задаваемые вопросы

AGM аккумулятор – что это значит простыми словами?

AGM – это тип герметичного свинцово-кислотного аккумулятора, в котором электролит поглощен матом из стекловолокна (Absorbent Glass Mat). Такая конструкция означает, что батарея не требует долива воды, выделяет минимум газов при нормальной работе и может устанавливаться в разных положениях  если это допускает производитель(кроме положения клеммами вниз),. AGM-аккумуляторы применяются в ИБП, системах безопасности, телекоммуникационных узлах и промышленном оборудовании.

AGM это гелевый аккумулятор или нет?

Прежде всего отметим, что AGM и GEL батареи относятся к традиционным свинцово-кислотным. В основе их работы лежат те же химические реакции, что у «классических» АКБ, а электролит — та же кислота. Но в необслуживаемых аккумуляторах кислота находится, как было указано выше, в связанном состоянии:

• в AGM батареях межэлектродное пространство заполнено микропористым материалом-сепаратором из стекловолокна (отсюда и название Absorptive Glass Mat — «поглощающее стекловолокно»). Пористое стекловолокно действует как губка — удерживает кислоту и не дает ей растекаться, даже если корпус батареи будет поврежден.

• в GEL батареях в состав электролита входит двуокись кремния (SiO2), превращающая кислоту в гелеобразную массу (отсюда GEL — Gel Electrolite).

Нет. AGM и GEL – разные технологии в классе VRLA (герметичных свинцово-кислотных) аккумуляторов. В AGM электролит поглощен стекловолоконным матом-сепаратором, в GEL/V-Gel – загущен с помощью силикагеля. Оба типа необслуживаемые, однако различаются по токоотдаче, циклическому ресурсу и оптимальным режимам работы. При проектировании системы следует это учитывать.

Можно ли заряжать AGM аккумулятор обычной зарядкой?

Не рекомендуется. Для AGM-аккумуляторов требуется зарядное устройство с поддержкой профиля AGM/VRLA и возможностью точного регулирования напряжения. Применение бытовых или устаревших зарядных устройств без соответствующего алгоритма сокращает срок службы батареи. Оптимальное решение – профессиональные зарядные устройства с алгоритмом IUI и температурной компенсацией напряжения.

Какой срок службы AGM аккумулятора?

Срок службы AGM-аккумуляторов зависит от серии, режима и условий эксплуатации. Для серии Ventura GP в буферном режиме при +25°C – 5–7 лет, Ventura GPL – 7–10 лет, Ventura PRO – до 10–12 лет. При повышении температуры среды на каждые 8–10°C выше +25°C ресурс батарей сокращается примерно вдвое, поэтому температурный режим помещения – один из ключевых параметров при проектировании батарейного банка.
