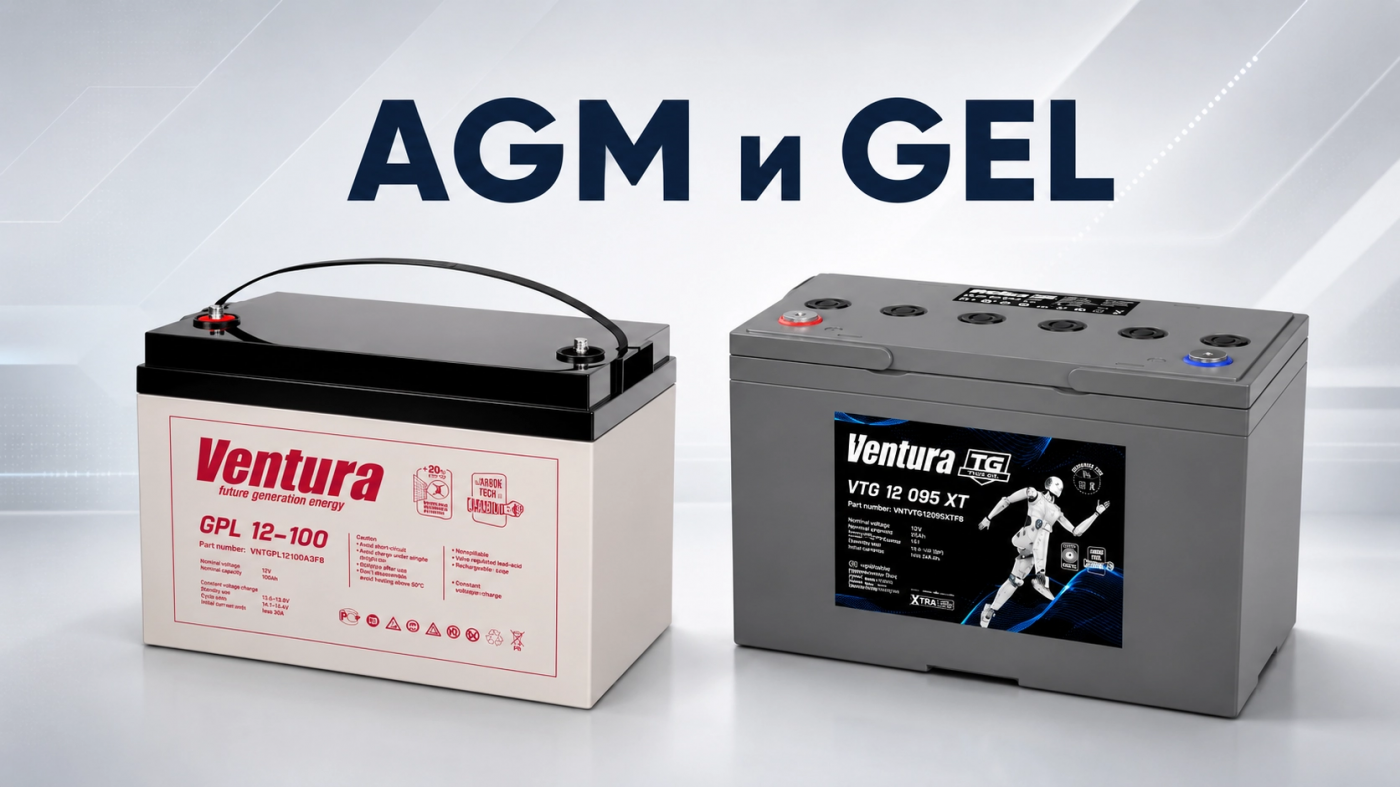

Аккумуляторы AGM и GEL: особенности и преимущества каждой технологии

При проектировании систем резервного электропитания, автономных энергетических объектов и циклических установок инженеры и закупщики неизбежно сталкиваются с выбором между двумя технологиями – AGM и GEL. Батареи, где используются эти технологии, относятся к классу герметичных необслуживаемых свинцово-кислотных аккумуляторов VRLA с внутренней рекомбинацией газов, соответствуют требованиям IEC 60896, IEC 61427 и применяются в B2B-секторе: от ИБП в ЦОДах и серверных до тяговой техники на складских комплексах и накопителей энергии в возобновляемой энергетике.

Прежде всего отметим, что AGM и GEL батареи относятся к традиционным свинцово-кислотным. В основе их работы лежат те же химические реакции, что у «классических» АКБ, а электролит — та же кислота. Но в необслуживаемых аккумуляторах кислота находится в связанном состоянии:

При схожей электрохимической основе AGM и гелевые аккумуляторы существенно различаются по конструкции, характеристикам и оптимальным сценариям применения. Понимание этих различий помогает подобрать батарею под режим работы конкретного объекта, снизить риск преждевременного износа и точнее рассчитать эксплуатационные затраты.

• в AGM батареях межэлектродное пространство заполнено микропористым материалом-сепаратором из стекловолокна (отсюда и название Absorptive Glass Mat — «поглощающее стекловолокно»). Пористое стекловолокно действует как губка — удерживает кислоту и не дает ей растекаться, даже если корпус батареи будет поврежден.
• в GEL батареях в состав электролита входит двуокись кремния (SiO2), превращающая кислоту в гелеобразную массу (отсюда GEL — Gel Electrolite).

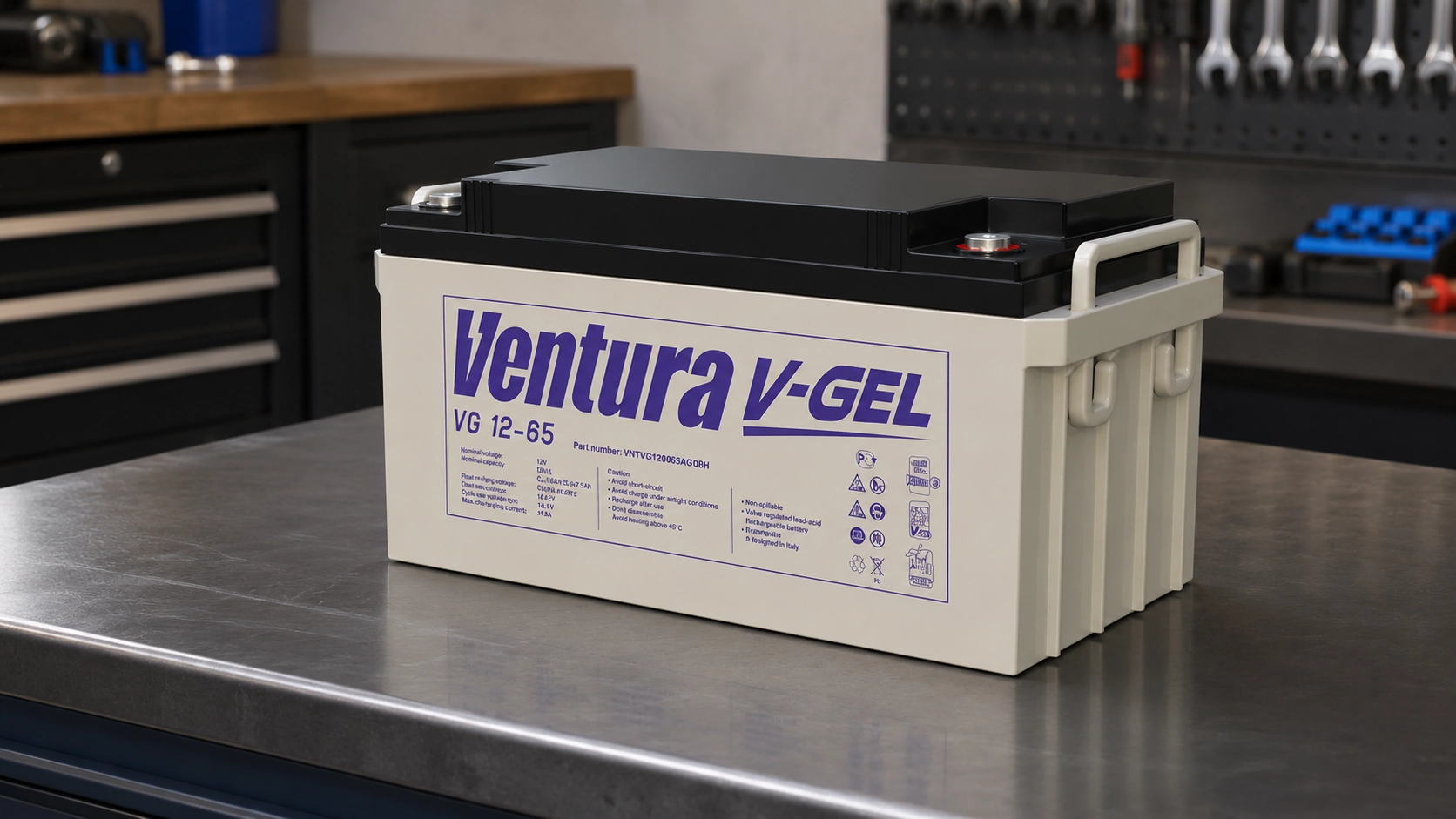

Гелевые GEL аккумуляторы

Гелевые аккумуляторы получили свое название благодаря состоянию электролита: серная кислота смешивается с высокодисперсным диоксидом кремния (SiO₂) и загустевает до желеобразной консистенции. Такой электролит надежно фиксируется внутри корпуса и не перемещается при сильном наклоне батареи, что позволяет использовать GEL-аккумуляторы в нестандартных монтажных схемах, если такое положение установки допускается производителем конкретной батареи. Это особенно востребовано в мобильных установках, системах с ограниченным пространством для монтажа и на объектах с повышенными требованиями к безопасности эксплуатации.

Главное преимущество GEL-технологии – высокая устойчивость к глубоким циклическим разрядам. Гелевые аккумуляторы Ventura серий GEL, V-Gel и Ventura PRO рассчитаны на регулярные циклические разряды, в том числе до 80% DoD для отдельных моделей и режимов эксплуатации. Ресурс составляет от 400 до 1500 и более циклов и зависит от глубины разряда, температуры, зарядного алгоритма и условий работы. Диапазон рабочих температур составляет от -20°C до +60°C, оптимально 20-25°C, саморазряд при хранении при +20°C не превышает 1-3% в месяц. Емкость гелевых аккумуляторов варьируется от 6 до 200 А·ч, номинальное напряжение соствляет 2 В, 6 В и 12 В. Существуют различные варианты клеммных выводов – под задачи стационарного монтажа, телекоммуникационного оборудования, медицинских приборов и систем накопления энергии.

Важная конструктивная особенность: гелевые аккумуляторы чувствительны к напряжению заряда. Рекомендуемое напряжение буферного заряда (float) для 12-вольтовых батарей составляет 13,6-13,8 В, ускоренного (boost) – 14,1-14,4 В. Соблюдение зарядного алгоритма с температурной компенсацией (-3 мВ/°C на элемент) помогает сохранить расчетный ресурс и снизить риск ускоренного износа батареи.

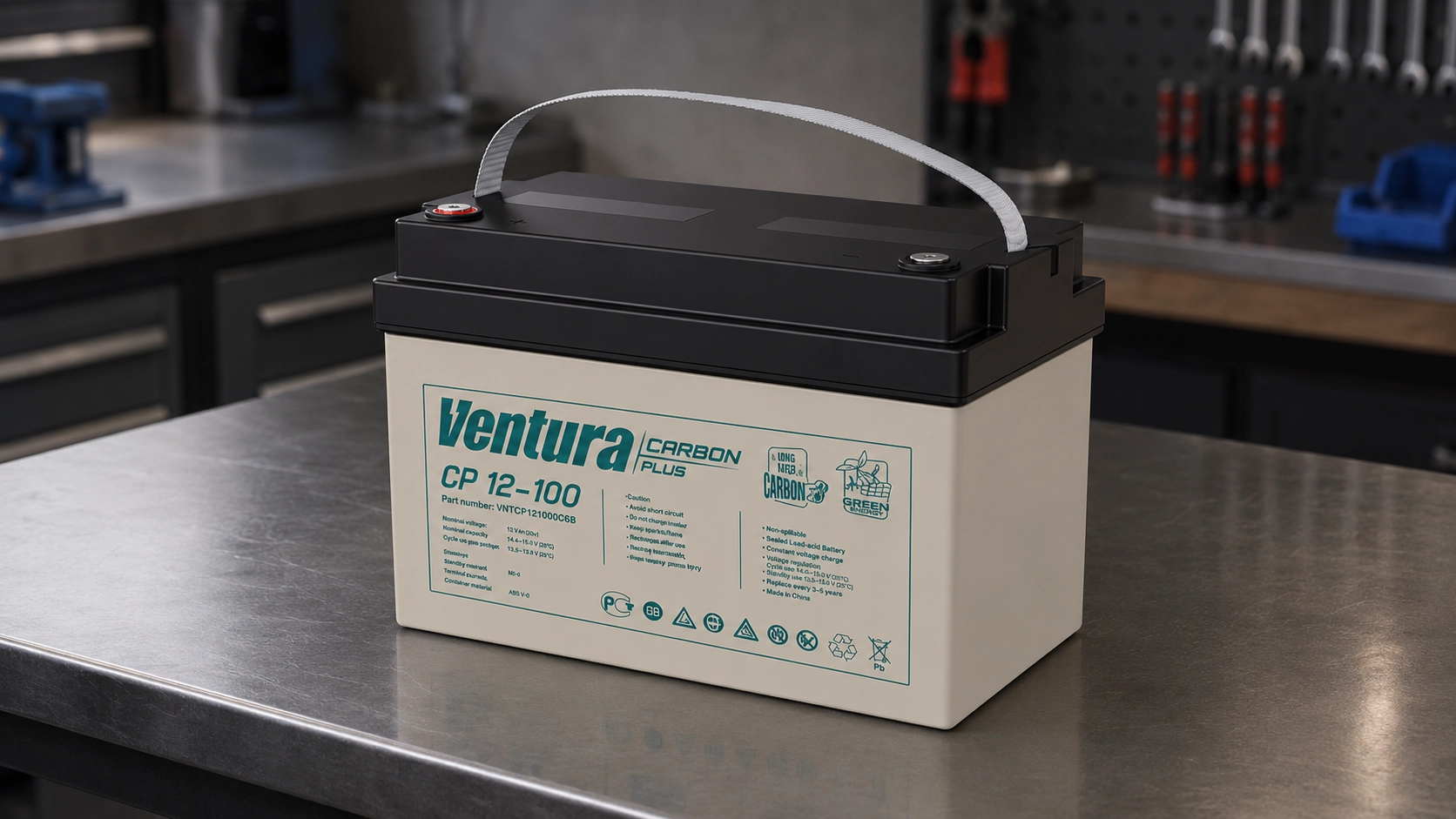

AGM аккумуляторы

AGM (Absorbent Glass Mat) – технология, в которой жидкий электролит полностью абсорбирован высокопористым стекловолоконным сепаратором, плотно прижатым к пластинам. Такая компоновка минимизирует внутреннее сопротивление батареи и обеспечивает высокую мгновенную токоотдачу – поэтому AGM-аккумуляторы часто применяются в системах ИБП, серверной инфраструктуре, банковских и телекоммуникационных объектах. При переходе на резервное питание батарея должна быстро отдать ток нагрузке и удержать напряжение в допустимом диапазоне – для таких сценариев AGM подходят благодаря низкому внутреннему сопротивлению.

Аккумуляторная батарея

Ventura AGM

Перейти в каталог

AGM-аккумуляторы оптимально подходят для буферного режима с редкими неглубокими разрядами, например, для многих систем резервного электропитания. Линейка охватывает емкости от 1,2 до 250 А·ч с номинальным напряжением 2 В, 4 В, 6 В и 12 В. В зависимости от серии и условий эксплуатации срок службы AGM-аккумуляторов в буферном режиме может составлять 5-12 лет согласно классификации Eurobat; рекомендуемое напряжение буферного заряда для 12 В батарей – 13,5-13,8 В. Максимальный допустимый ток заряда достигает 0,25-0,3C, что обеспечивает быстрое восполнение заряда после кратковременного отключения электроснабжения и сокращает время возврата системы в режим полной готовности.

Благодаря низкому внутреннему сопротивлению AGM-аккумуляторы уверенно работают при токах разряда 5-10C, что критично для ИБП высокой мощности, телекоммуникационного оборудования с высокими пусковыми токами и других систем с кратковременными пиковыми нагрузками. Широкий выбор типоразмеров, различные варианты клеммных выводов (M5, M6, M8, Faston) и соответствие стандартам IEC 60896-21/22 обеспечивают совместимость с оборудованием ведущих производителей ИБП, систем безопасности и телекоммуникационной инфраструктуры.

Основные отличия AGM и GEL аккумуляторов

Несмотря на принадлежность к одному классу, VRLA, AGM и гелевые аккумуляторы отличаются по ряду ключевых технических параметров, определяющих их пригодность для конкретных задач. Разобраться в этих различиях важно еще на этапе проектирования системы – именно тогда закладывается расчетный срок службы батарейного парка, режим заряда-разряда и совокупная стоимость владения.

Ниже приведено детальное сравнение по параметрам, наиболее значимым для инженеров, проектировщиков и технических специалистов по эксплуатации.

• Тип электролита. В AGM-аккумуляторах жидкий электролит абсорбирован в стекловолоконном мате, расположенном между пластинами. В гелевых аккумуляторах электролит загущен диоксидом кремния и зафиксирован в гелеобразной структуре. Оба типа герметичны и не требуют обслуживания, однако гель обеспечивает дополнительную защиту от расслоения электролита при длительных циклических нагрузках.

• Циклический ресурс. Гелевые аккумуляторы демонстрируют значительно более высокий циклический ресурс при глубоких разрядах: 400-1500+ циклов при DoD 50-80%. AGM оптимальны для буферного режима и обеспечивают 200-500 циклов при глубоком разряде, однако в standby-применении сохраняют работоспособность 5-12 лет.

• Глубокий разряд. GEL-технология конструктивно приспособлена к систематическим разрядам до 80% DoD без ускоренной деградации. AGM-батареи предпочтительны при поверхностных разрядах до 20-30% DoD, типичных для режима резервного ИБП.

• Скорость зарядки. AGM допускают более высокие зарядные токи – до 0,3C, что ускоряет восполнение заряда после разряда. Гелевые аккумуляторы следует заряжать током до 0,2C с обязательным соблюдением профиля заряда, рекомендованного производителем.

• Саморазряд. Оба типа отличаются низким саморазрядом – не более 1-3% в месяц при +20°C. Это позволяет хранить батареи до 6-12 месяцев без дозаряда при соблюдении рекомендованных условий хранения.

• Температурный режим. Рабочий диапазон обоих типов – от -20°C до +60°C. AGM несколько лучше переносит кратковременный нагрев. Гелевый электролит при систематическом перегреве выше допустимого предела может изменить структуру, поэтому для GEL особенно важно обеспечить температурную компенсацию заряда и нормированный тепловой режим в помещении.

• Срок службы. В буферном режиме AGM-аккумуляторы служат 5-12 лет. Гелевые при циклическом применении с правильным зарядным алгоритмом обеспечивают сопоставимый суммарный ресурс за счет высокого числа рабочих циклов.

Таблица сравнения AGM и GEL аккумуляторов

Преимущества GEL- аккумуляторов в сравнении с AGM:

• выдерживают больше циклов заряда-разряда;
• полностью восстанавливают емкость после глубокого разряда;
• менее чувствительны к «плохому» заряду от нестабильной сети;
• выдерживают разряд из недозаряженного состояния без потери емкости (повторное отключение сети, когда аккумуляторы еще не зарядились);
• могут работать в циклическом режиме;
• лучше переносят работу и в холоде, и при высокой температуре;
• практически исключены тепловые пробои между пластинами.

Недостатки GEL- аккумуляторов в сравнении с AGM:

• при разряде большим током — больше, чем 1/5 от номинала батареи, отдаваемая емкость ощутимо меньше номинальной (гелевые аккумуляторы просто «не успевают» отдать свой номинал)
• очень чувствительны к перезаряду (более высокий ток, более высокое напряжение, чем рекомендовано — и гелевые аккумуляторы «кипят», теряя емкость)
• выходят на номинальную емкость только после 15-20 циклов разряда-заряда.

Преимущества AGM-аккумуляторов в сравнении с GEL:

• при равной емкости дешевле гелевых примерно на 10-15%
• лучше работают на разряд большими токами (на большую мощность)
• выше максимальная скорость заряда (6-8 часов AGM против 8-10 часов GEL), т.к. лучше переносят заряд более высоким током

Недостатки AGM - аккумуляторов в сравнении с GEL

Фактически, все преимущества гелевых — это недостатки AGM. Но главные недостатки AGM-аккумуляторов:

• меньший срок службы при глубоких разрядах, необратимое снижение емкости при полном разряде
• нельзя оставлять в разряженном состоянии даже на сутки, нельзя разряжать недозаряженный AGM аккумулятор, иначе его емкость необратимо снижается!

GEL или AGM аккумулятор – какой выбрать?

Оба типа превосходно выполняют свои задачи, если они правильно подобраны под условия применения. Выбор определяется режимом работы системы, глубиной и частотой разрядов, требованиями к токоотдаче, условиями эксплуатации и типом подключенного оборудования. Именно поэтому грамотный технический подбор – первый шаг при формировании аккумуляторного парка любого объекта.

Для ИБП и резервного электропитания

Для многих систем ИБП в ЦОДах, серверных, банковской инфраструктуре, медицинских учреждениях и на административных объектах чаще выбирают AGM-аккумуляторы. Буферный режим работы с редкими и, как правило, неглубокими разрядами, высокие требования к мгновенной токоотдаче при переключении на резервное питание и длительный срок службы без обслуживания – все это соответствует сильным сторонам AGM-технологии. Серии Ventura AGM (GP, GPL, HR) охватывают диапазон от 1,2 до 250 А·ч и совместимы с оборудованием ведущих мировых и российских производителей ИБП – APC, Eaton, Schneider Electric, Emerson, Huawei, STARK COUNTRY и других.

При проектировании аккумуляторных секций для ИБП важно учитывать не только емкость, но и мощность на блок (Вт/элемент), допустимый ток разряда, напряжение отсечки и монтажную конфигурацию стойки. Ventura предоставляет полный пакет технической документации, включая разрядные кривые, данные по внутреннему сопротивлению и рекомендации по интеграции в конкретные модели ИБП.

Для солнечных электростанций

В автономных и гибридных солнечных системах аккумуляторная батарея ежедневно проходит полный цикл заряда-разряда, нередко с неравномерным профилем заряда, зависящим от инсоляции. Именно здесь гелевые аккумуляторы Ventura GEL и V-Gel раскрывают свои сильные стороны: высокий циклический ресурс, устойчивость к частичному заряду (PSoC – Partial State of Charge), низкий саморазряд и стабильные характеристики при сезонных перепадах температур. Серия Ventura PRO дополнительно рассчитана на применение в системах накопления энергии с повышенными требованиями к сроку службы.

Для солнечных объектов с суточным циклом заряда-разряда и сезонной эксплуатацией гелевые аккумуляторы могут быть выгоднее на длинном горизонте, если их расчетный ресурс, режим заряда и условия эксплуатации соответствуют проектной модели. Это делает GEL-технологию экономически обоснованным выбором для удаленных автономных объектов, где плановая замена аккумуляторов сопряжена с логистическими затратами.

Для тяговой техники и электротранспорта

Электропогрузчики, электрокары, тягачи и мобильное складское оборудование работают в жестком циклическом режиме с глубокими разрядами в течение каждой рабочей смены. Батарея должна стабильно отдавать ток на протяжении 6-8 часов работы, выдерживать пиковые нагрузки при подъеме и ускорении, а затем полностью восполнять запас энергии за время ночной зарядки. Тяговые гелевые аккумуляторы разработаны именно для таких условий: они обеспечивают стабильную токоотдачу по всей кривой разряда, сохраняют ресурс при многолетней ежедневной эксплуатации и допускают монтаж в нестандартных положениях без угрозы утечки электролита.

Тяговые гелевые аккумуляторы могут снизить трудозатраты на обслуживание, поскольку не требуют долива дистиллированной воды и контроля плотности электролита. Влияние на простои и состав аккумуляторного парка зависит от режима работы техники и зарядной инфраструктуры.

Для систем с регулярными глубокими разрядами

Телекоммуникационные вышки с автономным питанием, ветроэнергетические установки, охранные системы на удаленных объектах – везде, где батарея регулярно разряжается до 50-80% DoD, GEL-технология обеспечивает высокую экономическую эффективность эксплуатации. Высокий циклический ресурс гелевых аккумуляторов может увеличить межзаменный интервал и снизить затраты на эксплуатацию аккумуляторного парка, если режим работы соответствует расчетным условиям. При этом необслуживаемое исполнение и герметичный корпус позволяют использовать их на объектах без присутствия обслуживающего персонала.

Заключение

AGM и гелевые аккумуляторы представляют два надежных и технологически проверенных решения для задач резервного и автономного электропитания. Каждый тип имеет четко выраженную область оптимального применения: AGM – для буферных систем с высокими требованиями к мгновенной токоотдаче и минимальным числом циклов разряда, GEL и V-Gel – для циклических применений, регулярных глубоких разрядов и объектов с приоритетом на долгосрочный ресурс батарейного парка. Выбор технологии на этапе проектирования влияет на срок службы аккумуляторов, режим обслуживания, требования к зарядному оборудованию и стабильность работы системы электропитания.
