Видеонаблюдение без перебоев: какой аккумулятор выбрать

Стабильная и качественная работа системы видеонаблюдения зависит не только от характеристик камер и видеорегистратора, но и от правильно организованного резервного питания. На коммерческих, административных и промышленных объектах в общую нагрузку входят камеры, DVR/NVR, PoE-коммутаторы, маршрутизаторы, накопители и другое сетевое оборудование.

Поэтому аккумулятор для видеонаблюдения выбирают не только по емкости. В проекте учитывают номинальное напряжение, мощность оборудования, технологию батареи, характеристики ИБП, температурные условия и требуемый ресурс.

Почему камеры отключаются в самый неподходящий момент – и как АКБ спасает видеозапись

Резервное питание обеспечивает непрерывность работы камер и связанного с ними оборудования при переходе системы в автономный режим. Аккумуляторы работают совместно с ИБП или специализированным источником резервного питания, поэтому параметры всех компонентов должны быть совместимы между собой.

Как работает резервное питание системы видеонаблюдения

При наличии сетевого электропитания оборудование получает энергию от основного источника, а батареи поддерживаются в предусмотренном производителем режиме заряда. При переходе на резерв их энергия используется для питания камер, регистратора и сетевого оборудования в течение расчетного времени автономии.

Какое оборудование должно продолжать работать вместе с камерами

В расчет включают всю инфраструктуру, необходимую для формирования, передачи и хранения видеоинформации:

• камеры;

• DVR/NVR и накопители;

• PoE-коммутаторы;

• маршрутизаторы и модемы;

• дополнительные сетевые устройства.

Такой подход позволяет подобрать аккумуляторы для всей системы видеонаблюдения, а не только для отдельных компонентов.

Почему автомобильный аккумулятор плохо подходит для видеонаблюдения

Для профессионального резервного питания применяются стационарные батареи, рассчитанные на буферный или циклический режим. Их конструкция и разрядные характеристики ориентированы на длительное стабильное питание инженерного оборудования, тогда как стартерные решения имеют другое назначение.

Ошибка в емкости оставит камеры без записи – как рассчитать АКБ правильно

Емкость батареи определяется суммарным энергопотреблением оборудования и требуемым временем автономной работы. Для предварительного расчета необходимо знать мощность нагрузки, напряжение батарейной цепи и предусмотренный проектом коэффициент запаса.

Как определить реальное энергопотребление системы

Суммируют мощность камер, регистратора, сетевого оборудования и вспомогательных устройств. Для инженерного расчета используют рабочие или максимальные показатели из технической документации, особенно если оборудование имеет несколько режимов энергопотребления.

Почему ИК-подсветка, PTZ и PoE увеличивают расход энергии

Потребление камеры может увеличиваться при включении инфракрасной подсветки, приводов PTZ и дополнительных функций. В PoE-системах учитывают также собственное потребление коммутатора и суммарную нагрузку его портов.

Как рассчитать емкость аккумулятора для видеонаблюдения

Для предварительной оценки используют формулу:

C = P × T / (U × K),

где C – требуемая емкость, А·ч, P – суммарная мощность оборудования, Вт, T – время автономии, ч, U – напряжение батареи, В, K – коэффициент, учитывающий эксплуатационный запас и потери.

Полученное значение уточняют по техническим характеристикам и разрядным таблицам выбранной модели.

Пример расчета АКБ для четырех камер и видеорегистратора

Предположим, четыре камеры, видеорегистратор и сетевое оборудование потребляют 60 Вт. При напряжении 12 В, четырех часах автономной работы и коэффициенте 0,8 расчетная емкость составит около 25 А·ч.

При проектном запасе 20–25% ориентир увеличивается примерно до 30–32 А·ч. Затем выбирают ближайшую подходящую модель и проверяют ее характеристики при требуемом режиме разряда.

AGM, GEL или LiFePO4 – какой аккумулятор переживет эффективнее?

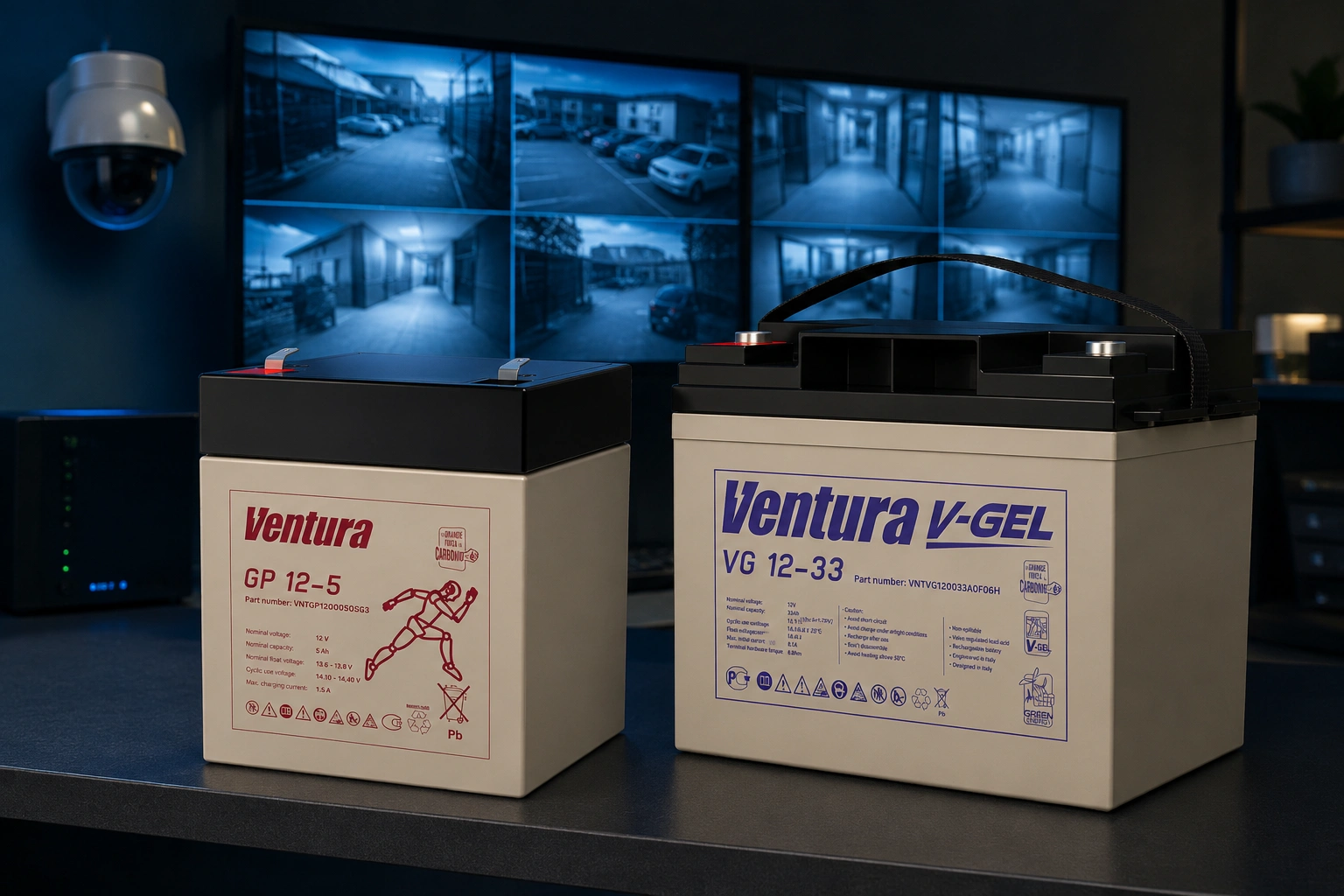

Для систем безопасности чаще всего применяются герметичные AGM и GEL/V-Gel аккумуляторы. Технологию выбирают в зависимости от особенностей эксплуатации, частоты автономной работы и требуемого ресурса.

AGM – практичный вариант для стандартного резервного питания

AGM АКБ хорошо подходят для систем резервного электропитания благодаря низкому внутреннему сопротивлению, высокой плотности энергии и удобству эксплуатации, так они являются необслуживаемыми. Серия Ventura GP рассчитана на стационарное применение и включает модели разной емкости для систем безопасности,ИБП и другого оборудованя.

GEL – выбор при частых отключениях и циклической работе

V-Gel батареи целесообразны для объектов, где наряду с буферным режимом требуется повышенный циклический ресурс. Серия Ventura VG выпускается с номинальным напряжением 12 В и емкостью от 33 до 250 А·ч, а срок службы отдельных моделей достигает 15 лет.

Аккумуляторная батарея

Ventura VG

Перейти в каталог

LiFePO4 – когда высокая цена может быть оправдана

Литий-железо-фосфатную технологию применяют в специализированных проектах, где важны высокая цикличность, компактность и небольшая масса батарейной системы. ИБП и зарядное оборудование при этом должны поддерживать соответствующий алгоритм заряда.

Как выбрать технологию по частоте отключений

Для классического резервного питания чаще выбирают AGM. При более интенсивной циклической работе можно рассматривать V-Gel, а LiFePO4 используется в проектах со специальными требованиями.

12 В и не только.Какие параметры АКБ нельзя игнорировать

Номинальное напряжение и емкость – два из критериев выбора. Для точного подбора также учитывают токовые характеристики, режим разряда, ресурс, размеры, массу и тип выводов батареи.

Напряжение аккумулятора

В компактных системах часто используются аккумуляторы 12 В. Для батарейных шин 24, 48 В и выше несколько одинаковых блоков объединяют согласно требованиям ИБП и проектной схеме.

Ток разряда и пиковая нагрузка

Одинаковая емкость в ампер-часах не означает одинаковую мощность на коротком интервале. Для ИБП с высокой нагрузкой важны показатели мощности и внутреннего сопротивления. Например, Ventura HR 1234W имеет номинальное напряжение 12 В, емкость 9,1 А·ч при C20 и мощность 231 Вт на блок в 15-минутном режиме.

Срок службы и циклический ресурс

Ресурс зависит от конструкции и назначения серии. Для Ventura GP заявлен срок службы 6–9 лет, серия HR рассчитана на срок не менее 10 лет, а V-Gel VG – до 15 лет при соблюдении предусмотренных производителем условий эксплуатации.

Глубина разряда

Глубина разряда влияет на доступную автономию и циклический ресурс. Поэтому при проектировании предусматривают необходимый запас емкости и выбирают серию в соответствии с фактическим режимом работы системы.

Размеры, масса и тип клемм

Перед подбором проверяют размеры батарейного отсека, массу и тип выводов. В линейках Ventura используются разные исполнения клемм, что позволяет подобрать модель под конкретный ИБП или батарейный шкаф.

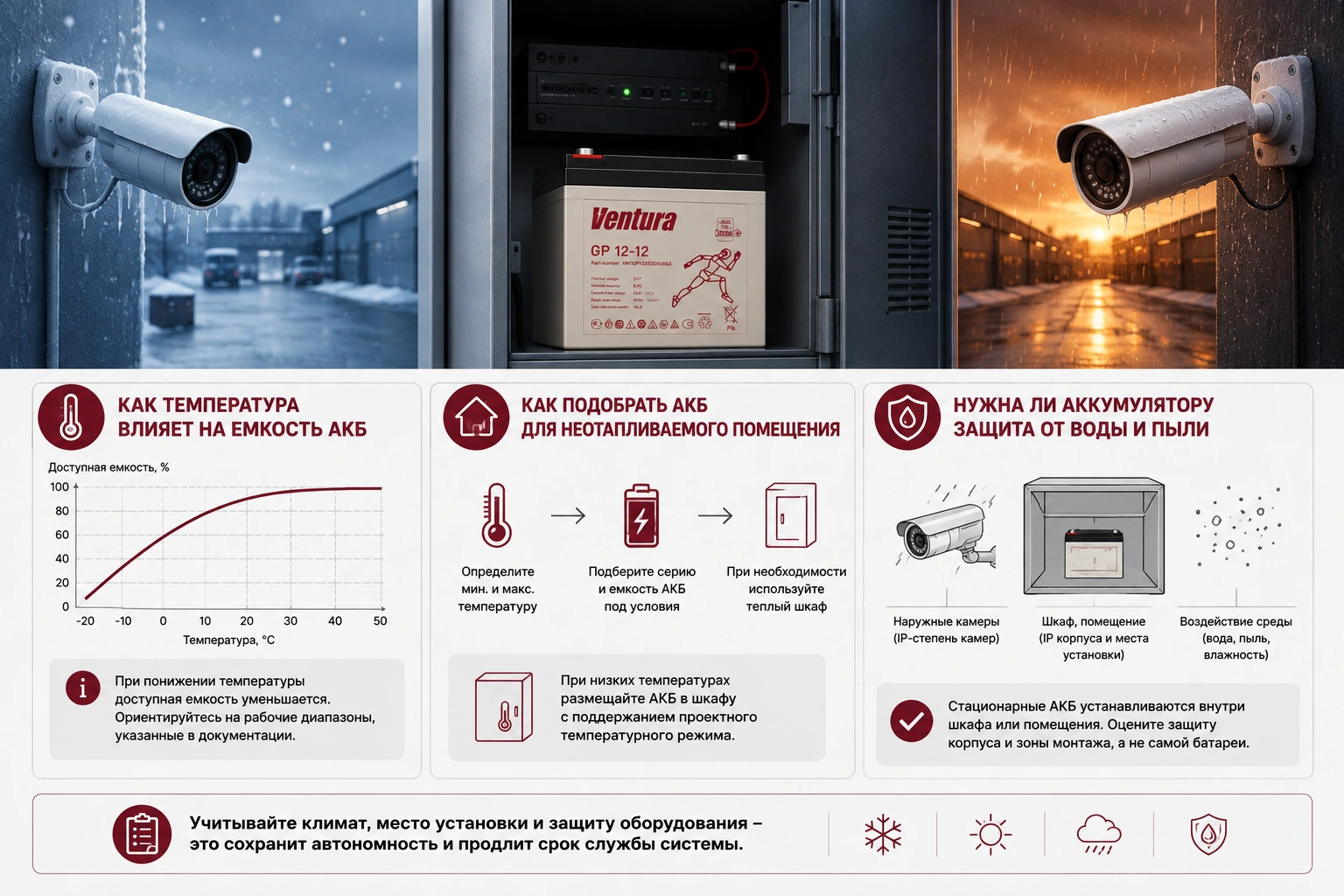

Мороз, жара и дождь могут съесть автономность – что проверить до установки камеры

Температурные условия влияют на доступную емкость и ресурс батареи. Для технических шкафов, КПП, складов и других объектов необходимо учитывать реальный температурный диапазон в месте установки.

Как температура влияет на доступную емкость АКБ

Номинальные характеристики батарей определяются при заданной температуре, поэтому при изменении условий реальнаяемкость также меняется. Для конкретного проекта следует ориентироваться на рабочие диапазоны, указанные в технической документации выбранной серии.

Как подобрать АКБ для неотапливаемого помещения

Сначала определяют минимальную и максимальную температуру в зоне монтажа, после чего подбирают серию и емкость. При необходимости батареи размещают в отдельном техническом шкафу с предусмотренным проектом температурным режимом.

Нужна ли аккумулятору защита от воды и пыли

Стационарные батареи обычно устанавливаются внутри оборудования, шкафа или подготовленного помещения. Поэтому степень IP оценивают для корпуса и зоны монтажа, а параметры наружных камер и аккумуляторной системы рассматривают отдельно.

Какой источник бесперебойного питаниявыбрать для видеонаблюдения

ИБП и аккумуляторы образуют единую систему резервного питания. При подборе необходимо согласовать мощность нагрузки, напряжение батарейной цепи, зарядный ток, технологию батарей и продолжительность автономной работы.

ИБП 12 В, 24 В или 220 В – какой вариант нужен системе

Источники постоянного тока применяют для оборудования с соответствующим входным напряжением, а AC-ИБП позволяют резервировать комплекс устройств с питанием 220 В. Конкретную архитектуру определяют по составу камер, регистратора и сетевой инфраструктуры.

Как рассчитать мощность ИБП

Мощность источника должна превышать суммарное потребление подключенного оборудования и учитывать проектный запас. При этом мощность ИБП в Вт или ВА и емкость батарей в А·ч рассчитываются отдельно.

Почему зарядный ток ИБП должен соответствовать емкости АКБ

Емкость батарейной системы должна соответствовать возможностям встроенного зарядного устройства. При подборе учитывают рекомендуемые производителем напряжение заряда и допустимый зарядный ток.

Почему технология АКБ должна быть совместима с зарядным устройством

AGM, V-Gel и литиевые батареи имеют разные требования к режиму заряда. Поэтому сначала проверяют характеристики ИБП, а затем выбирают совместимую технологию аккумуляторов.

Как подобрать аккумулятор для камеры видеонаблюдения и не переплатить за лишнюю емкость

Выбрать аккумулятор для камеры видеонаблюдения можно после определения реальной нагрузки и времени автономии. Оптимальная батарея должна соответствовать мощности системы, возможностям ИБП и предусмотренному режиму эксплуатации.

АКБ для одной камеры

При локальной установке учитывают максимальную мощность камеры и оборудования, необходимого для передачи или записи изображения. Если используется PoE или отдельный маршрутизатор, их энергопотребление также включают в расчет.

АКБ для нескольких камер и видеорегистратора

В многокамерной системе суммируют нагрузку камер, регистратора, накопителей и сетевой инфраструктуры. После этого задают требуемое время автономии и определяют необходимую емкость батарей.

АКБ для системы с PoE

В PoE-конфигурации резервируется источник питания камер – PoE-коммутатор или NVR с соответствующими портами. Расчет выполняют по общей мощности подключенных устройств.

Итоги: подбираем оптимальный аккумулятор

Подбор аккумуляторов для видеонаблюдения начинается с расчета полной нагрузки и требуемого времени автономии. Далее определяют напряжение батарейной цепи, технологию и конкретную серию, проверяя результат по техническим характеристикам производителя.

Короткий алгоритм выбора аккумулятора

При проектировании удобно придерживаться пяти шагов:

1. определить суммарную мощность оборудования;

2. задать требуемое время автономной работы;

3. рассчитать необходимую емкость;

4. выбрать напряжение и технологию батареи;

5. проверить совместимость аккумуляторов с ИБП и условиями монтажа.

Такой алгоритм подходит как для нескольких камер, так и для распределенной системы безопасности крупного объекта.

Когда расчет лучше доверить специалисту

Подбор с участием инженера особенно актуален для систем с большим количеством камер, длительной автономией, PoE-инфраструктурой и батарейными цепями 24 или 48 В. Специалисты Ventura могут помочь подобрать серию, конфигурацию и техническую документацию под параметры конкретного объекта.
