Из чего состоит аккумулятор: разбираем устройство АКБ по элементам

Аккумуляторная батарея не «производит» электричество: она преобразует запасенную химическую энергию в электрический ток. Понимание её устройства помогает правильно выбрать АКБ для ИБП, тяговой техники, резервного питания или другого оборудования, а также избежать ее преждевременного выхода из строя из-за неподходящего зарядного режима, глубокого разряда или перегрева.

Свинцово-кислотные аккумуляторы состоят из последовательно соединенных электрохимических элементов. В моноблоке напряжением 12 В обычно размещено шесть элементов с номинальным напряжением около 2 В каждый.

Что на самом деле находится внутри аккумуляторной батареи

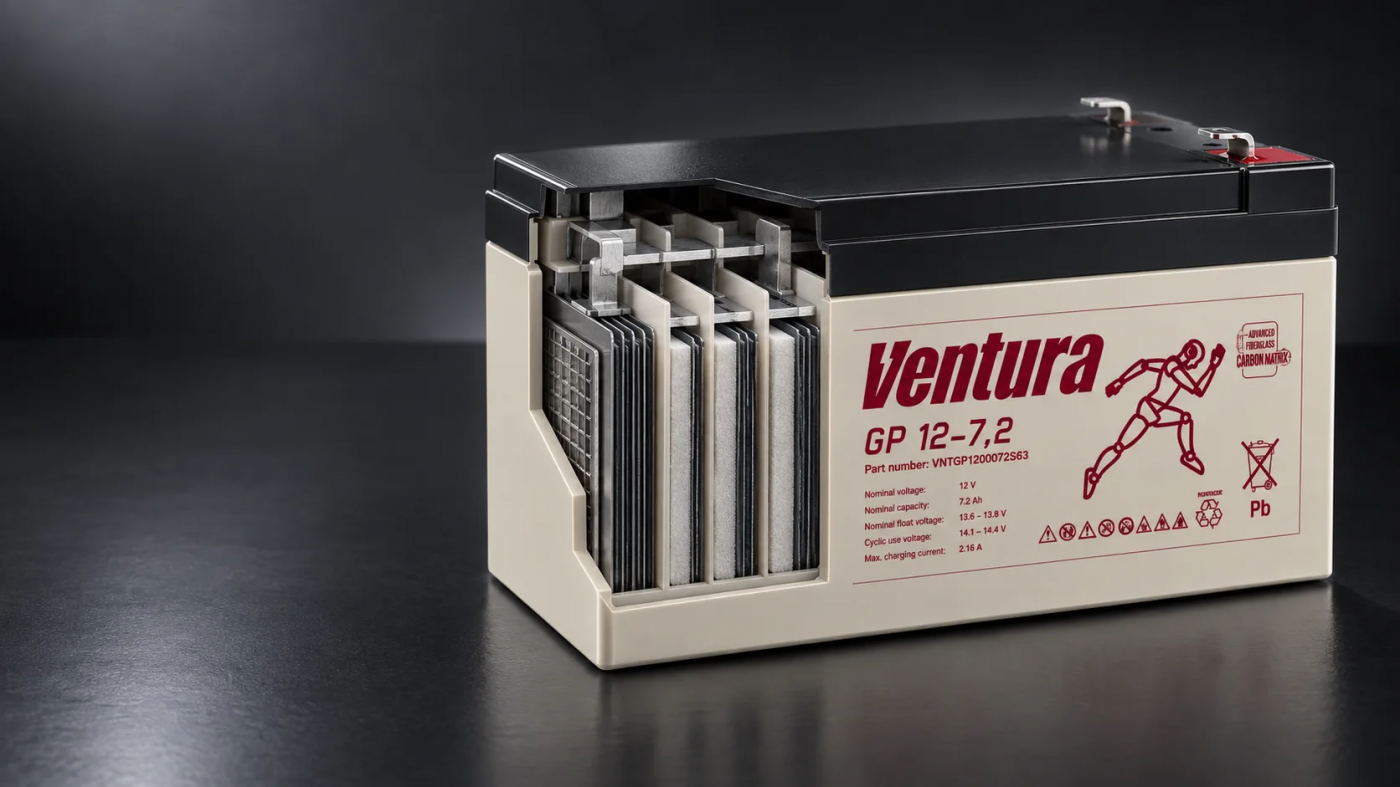

Внутри корпуса чередуются положительные и отрицательные электроды, разделенные сепараторами и погруженные в электролит. Группы пластин образуют отдельные элементы; межэлементные соединения объединяют их в батарею нужного напряжения.

Положительные и отрицательные пластины

Каждая пластина состоит из решетки из свинцового сплава и нанесенной на нее активной массы. Решетка выполняет роль токоотвода и придает электроду механическую прочность. В заряженном состоянии активная масса положительного электрода представлена преимущественно диоксидом свинца PbO2, отрицательного - губчатым свинцом Pb.

В состав сплавов могут входить кальций, сурьма и другие легирующие добавки. Они влияют на коррозионную стойкость, газовыделение, саморазряд, прочность решетки и технологию производства. Конкретный сплав и конструкцию следует проверять в документации изготовителя.

Сепараторы между пластинами

Сепаратор - пористый электроизоляционный материал между положительными и отрицательными пластинами. Он пропускает ионы электролита, но предотвращает прямой контакт электродов и короткое замыкание. При повреждении сепаратора или осыпании частиц активной массы риск внутреннего замыкания возрастает.

Электролит

В свинцовой АКБ электролитом служит раствор серной кислоты в дистиллированной воде. Он участвует в электрохимической реакции и переносит ионы между электродами. Плотность электролита меняется при заряде-разряде: на разряде снижается, поскольку часть серной кислоты переходит в сульфат свинца и образуется вода.

Корпус и крышка аккумулятора

Корпус изготавливают из кислотоупорной пластмассы, чаще полипропилена или сополимера. Ранее применялись эбонитовый корпус и эбонитовая крышка, но в современной промышленной конструкции обычно используются полимерные материалы. Корпус разделен перегородками на ячейки, удерживает электролит и защищает электроды от внешних воздействий.

Крышка герметизирует моноблок, несет выводы и, в зависимости от технологии, может иметь пробки или клапаны. Вентиляционные клапаны VRLA-батарей не предназначены для регулярного обслуживания: они работают как предохранительный элемент при избыточном давлении газов.

Клеммы и межэлементные соединения

Клеммы передают электрический ток во внешнюю цепь. Межэлементный проводник соединяет положительный электрод одного элемента с отрицательным следующего, поэтому напряжение суммируется. При подборе важны не только емкость и напряжение, но и расположение выводов, допустимый ток, габариты, способ монтажа, контактное сопротивление соединений,и условия внешней среды.

Аккумуляторная батарея

Ventura GP

Перейти в каталог

Как внутри АКБ образуется электричество?

При разряде электроны покидают отрицательный электрод, проходят через нагрузку и возвращаются к положительному. Так возникает электрический ток, который питает электрооборудование автомобиля, ИБП или другой потребитель. Одновременно ионы движутся через электролит внутри элемента.

Упрощенно реакцию разряда можно представить так:

Pb + PbO₂ + 2H₂SO₄ → 2PbSO₄ + 2H₂O

На обоих электродах образуется сульфат свинца, а концентрация серной кислоты уменьшается. При заряде внешнее зарядное устройство подает ток в обратном направлении и восстанавливает активные материалы. Энергия аккумулятора появляется не из электролита отдельно, а из разности химических состояний положительного и отрицательного электродов, созданной предыдущим зарядом.

Для резервного питания обычно оценивают не только номинальную емкость, но и разрядную мощность при заданном времени автономной работы. Условный расчет начинается с данных нагрузки: мощности, напряжения системы, требуемой автономности, минимально допустимого напряжения, КПД ИБП или преобразователя, температуры и допустимой глубины разряда. Затем результат сверяют с разрядными таблицами конкретной аккумуляторной батареи, а не только с числом ампер-часов на этикетке.

Особенности устройства свинцово-кислотных аккумуляторов

Классические аккумуляторы с жидким электролитом

В FLA-батареях электролит находится в свободном жидком состоянии. Такая конструкция применяется, в частности, в стартерных и некоторых тяговых аккумуляторах. Она допускает контроль уровня и плотности электролита, а у обслуживаемых моделей- добавление дистиллированной воды по инструкции производителя.

Открытая или вентилируемая конструкция требует защиты от пролива кислоты, коррозии и выделения газов. Автомобильный аккумулятор нельзя считать заменой стационарной или тяговой батареи: режимы токоотдачи, циклической работы и обслуживания у них различаются.

Как устроены AGM-аккумуляторы

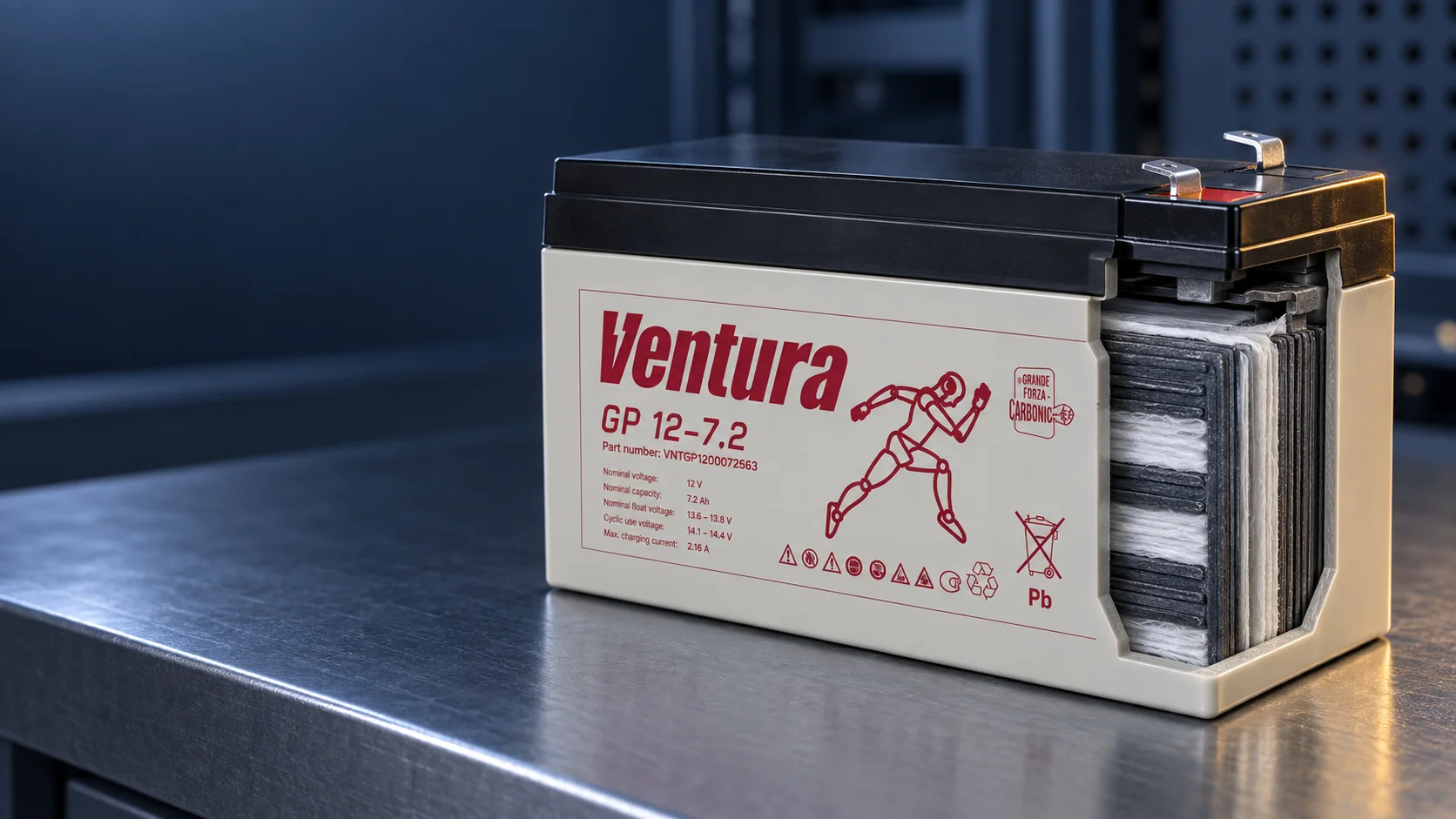

В AGM-аккумуляторах электролит удерживается в сепараторе из стекловолокна Absorbent Glass Mat. Это VRLA-конструкция с регулирующим клапаном: при штатной эксплуатации образующиеся газы частично рекомбинируют внутри батареи. Электролит не является свободно текучим, поэтому снижается риск пролива при допустимой ориентации, указанной изготовителем.

AGM часто применяют там, где нужны компактность, низкое внутреннее сопротивление и высокая мощность разряда, например в ИБП. Однако перезаряд и повышенная температура могут привести к ускоренной потере влаги; режим зарядного устройства должен соответствовать паспорту изделия.

Чем отличается устройство GEL-аккумуляторов

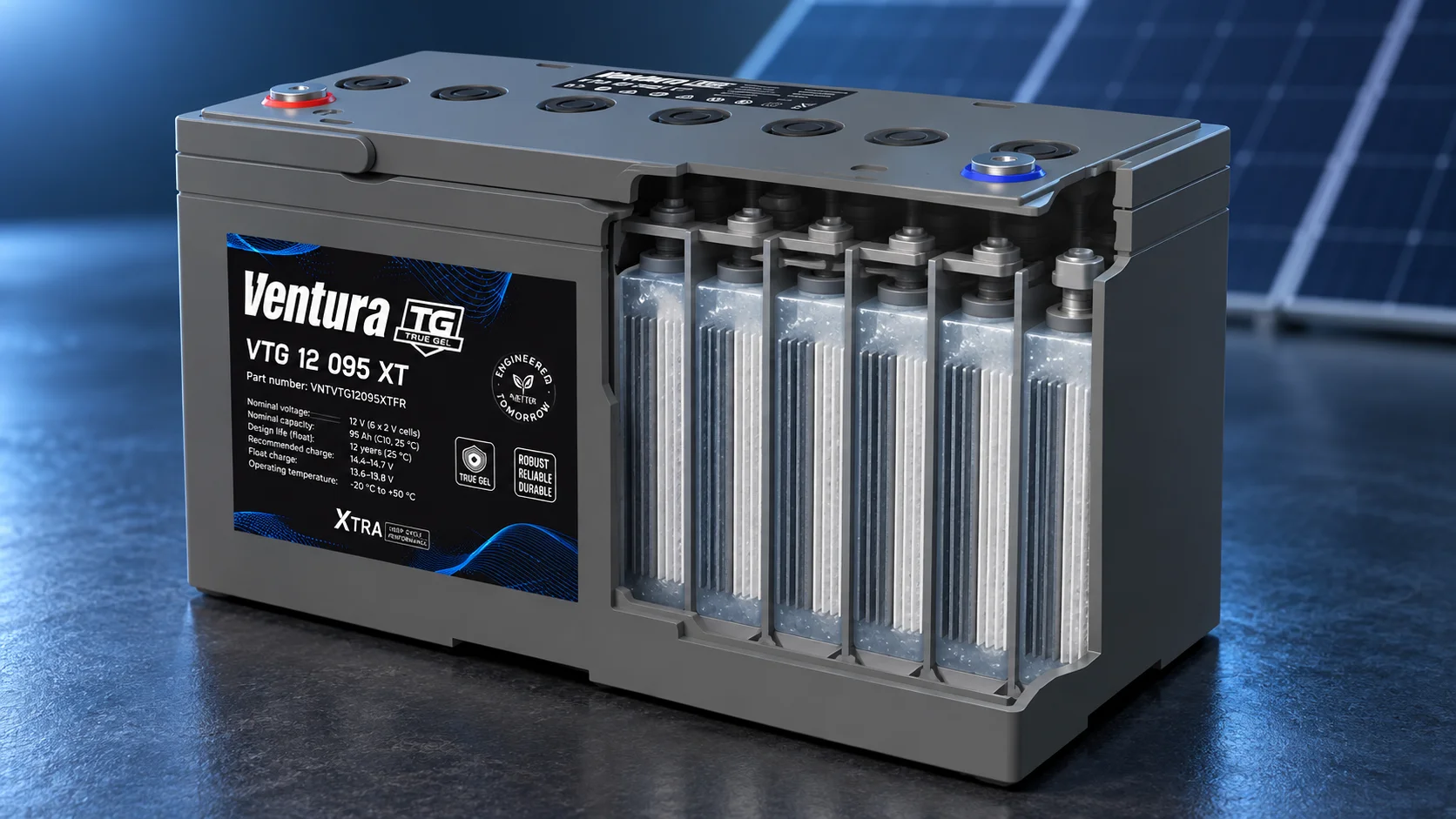

В GEL-батарее электролит загущен силикагелем и образует гелеобразную среду. Такая структура ограничивает перемещение электролита и может быть полезна в циклическом применении при корректно заданном напряжении заряда. Как и AGM, GEL относится к герметизированным свинцово-кислотным решениям и не требует добавления воды при нормальной эксплуатации.

Компромисс заключается в чувствительности к неподходящему зарядному профилю и температуре. Превышение рекомендованного напряжения может вызвать газообразование и необратимое снижение ресурса. AGM и GEL не следует заменять друг другом без проверки требований оборудования.

Как конструкция аккумулятора влияет на его характеристики и ресурс

Количество и площадь пластин влияют на емкость, а толщина пластин, состав решетки и активной массы - на способность выдерживать циклический режим и ток разряда. Большая пусковая отдача не означает, что аккумулятор рассчитан на длительные глубокие разряды, а высокая номинальная емкость не гарантирует нужную мощность при короткой автономии.

При выборе следует сопоставить:

• напряжение системы и число последовательно соединенных батарей;
• требуемую емкость и фактическое время автономной работы;
• ток разряда и допустимое конечное напряжение;
• циклический или буферный режим;
• глубину разряда, температуру и график зарядов;
• размеры, массу, выводы и условия вентиляции;
• тип зарядного устройства, включая компенсацию температуры.

Стационарные АКБ рассчитаны преимущественно на резервное питание в буферном режиме, тяговые - на регулярный циклический разряд, стартерные - на кратковременный высокий ток для запуска двигателя. Подмена типа батареи может привести к недостаточной автономности или ускоренному износу.

Что происходит с элементами аккумулятора по мере эксплуатации

При нормальной работе химические реакции обратимы не полностью. Со временем возможны сульфатация пластин при длительном недозаряде, коррозия положительной решетки, осыпание активной массы и накопление шлама на дне корпуса. При глубоком разряде с длительным хранением восстановить емкость может быть невозможно.

У аккумуляторов с жидким электролитом из-за(во время заряда свинцово-кислотного аккумулятора в результате электролиза воды выделяются газы) возможен расход воды; добавление допускается только для обслуживаемых моделей и только в порядке, указанном производителем. Для необслуживаемых батарей вскрытие корпуса и добавление воды не является штатной процедурой.

Чтобы снизить риски, поддерживайте корректное напряжение заряда, не допускайте хронического недозаряда и перегрева, контролируйте затяжку клемм и чистоту соединений. При монтаже и обслуживании следуйте паспорту АКБ, инструкции оборудования, требованиям безопасности и применимым нормам.

Заключение

Устройство аккумуляторной батареи основано на работе двух электродов, электролита, сепараторов и токоотводов в единой электрохимической системе. Конструкция определяет, как АКБ переносит разрядный ток, заряд, температуру и циклическую нагрузку. Для обоснованного выбора недостаточно сравнить напряжение и емкость: нужно учитывать режим применения и разрядные характеристики конкретной модели и условия окружающей среды
